什么是视觉点胶机的”眼睛”——视觉系统？

在视觉点胶机的所有技术模块中，视觉系统是最核心的差异化要素。如果说伺服电机决定了”能不能走准”，胶阀决定了”能不能出好”，那视觉系统就决定了”能不能找到该走的路”。

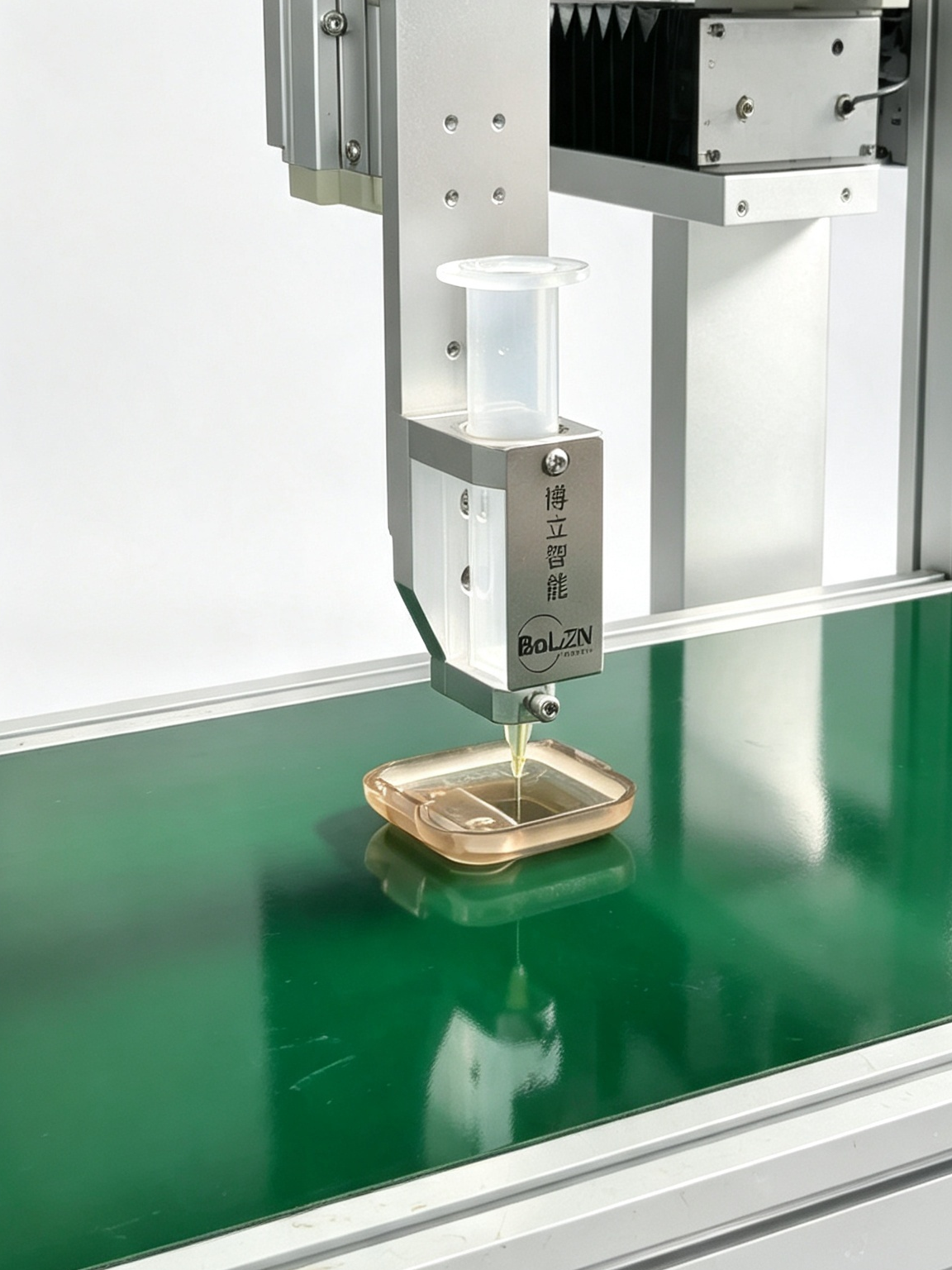

一台没有视觉系统的点胶机，本质上是”盲打”——依靠机械定位和人工校准，精度取决于工装夹具的加工误差和操作员的经验。而一台配置了工业相机和视觉算法的设备，能够自主识别产品位置、自动校准坐标系、实时检测胶点质量，将人为因素降到最低。

本文从工业相机、光源方案、视觉算法三个维度，详细拆解视觉点胶机视觉系统的技术原理和选型逻辑。

一、工业相机：分辨率不是唯一指标

1. 像素为什么重要

工业相机的像素决定了最小可分辨尺寸。在点胶场景中，这个尺寸直接关联到定位精度。以500万像素相机为例，在100mm×75mm的视野下，每个像素对应约0.039mm的物理尺寸。这意味着理论上可以分辨0.04mm级别的偏移。

如果提升到1200万像素，在同样视野下每像素对应约0.025mm，精度提升约35%。而2000万像素则能将单像素精度推到0.018mm。

但精度提升是有代价的：像素翻倍意味着图像数据量翻倍，处理一帧的时间也会增加。在高速产线上，如果每处理一帧多花50毫秒，节拍就会受到显著影响。

2. 海康工业相机的优势

目前视觉点胶机行业普遍采用海康威视的工业相机。作为全球安防和工业视觉领域的头部供应商，海康相机在点胶场景中有三个关键优势：

全局快门：区别于消费级相机的卷帘快门，全局快门在同一时刻曝光所有像素，消除了运动产生的拖影和扭曲。这对点胶机至关重要——Mark点识别是在平台运动状态或者快速定位后完成的，任何画面畸变都可能导致定位偏差。

高动态范围：点胶场景中，金属焊盘的反光和白胶的漫反射可能出现在同一画面中，普通相机容易出现局部过曝或欠曝。海康工业相机内置HDR算法，保证高光和暗部同时清晰。

帧率与分辨率平衡：500W相机支持15fps、1200W支持10fps、2000W支持6fps。选型时需要根据产线节拍做取舍——如果每个产品只需拍1-2张图，2000W的帧率完全够用；如果需要连续追踪，则应优先保证帧率。

二、光源方案：被忽视的决定性要素

1. 点胶场景的光源挑战

点胶机的工作环境对光源提出了独特的挑战：

多材质表面：同一块PCB上可能有绿色阻焊层（漫反射）、镀金焊盘（镜面反射）、黑色芯片封装（强吸收）。单一角度或色温的光源无法同时照亮所有材质。

胶水反光：UV胶、焊锡膏等具有一定反光性，在检测胶点质量时，光源不当会导致胶点边界模糊甚至产生眩光。

环境光干扰：产线现场的日光灯、窗户自然光、操作台的指示灯都会成为干扰源。

2. 博立自研多角度环形光源

深圳市博立智能装备科技有限公司针对点胶场景自主开发了多角度环形光源系统，核心设计思路是：

三角度分区照明：光源分为低角度（10°-20°，照亮焊盘边缘）、中角度（30°-50°，主体照明）、高角度（60°-80°，消除阴影），三组独立控制，可根据产品材质组合使用。

多色温切换：白光用于常规PCB识别、蓝光用于金属焊盘增强对比度、红光用于穿透半透明胶水检测胶量。色温一键切换，不需要手动更换光源。

PWM亮度调节：亮度从0-100%可调，精度1%。配合相机曝光时间联调，可以在试产阶段快速找到最佳光照参数并保存为配方。

这套自研光源方案是博立设备在复杂产品上保持高识别率的关键支撑。它不是采购现成的标准环形光源，而是针对点胶场景的材质多样性做了专门优化。

三、视觉算法：定位、校准、检测三大任务

1. Mark点定位

视觉点胶机最基本也最重要的功能。算法流程如下：

1. 模板注册：在示教阶段，相机拍摄产品上的Mark点，提取形状、大小、灰度等特征，保存为匹配模板。
2. 在线匹配：量产时，每片产品进入工位后相机自动拍照，算法在图像中搜索与模板最匹配的区域，返回坐标偏差。
3. 坐标补偿：偏差值实时反馈给运动控制系统，自动修正点胶轨迹，确保胶点位置与实际产品一致。

这个过程的精度取决于三个因素：Mark点本身的设计质量、相机的像素密度、以及匹配算法的鲁棒性。

2. 九点标定

相机看到的是像素坐标，运动系统理解的是物理坐标。九点标定就是建立两者之间的映射关系：让设备在9个已知物理位置上打点或移动，相机记录对应的像素坐标，通过最小二乘法求解坐标变换矩阵。

标定的精度直接决定了整机的定位精度。如果标定偏差0.02mm，后续所有Mark点补偿都带着这个系统误差。博立设备的标定流程在出厂时已完成，用户端只需要在更换产品类型时进行快速复核即可。

3. 胶点检测

部分高端视觉点胶机还支持在线胶点质量检测：

1. 胶量检测：通过图像面积计算胶点大小，与标准值对比，超出公差即告警。
2. 位置检测：检测胶点实际位置与目标位置的偏差。
3. 连续性检测：检查胶线是否有断开或气泡。
4. 形状检测：胶点是否圆形、胶线是否均匀——不规则形状通常意味着出胶参数有问题。

四、总结

视觉系统不是点胶机的附属模块，而是决定整机能力和上限的核心系统。选购视觉点胶机时，不要只看”带不带视觉”这个标签，要追问三个具体问题：用的是什么相机、配的是什么光源、算法支持哪些功能。

深圳市博立智能装备科技有限公司在视觉系统上采用”海康相机+自研光源“的组合方案——相机保证了成像质量的硬件基础，自研光源解决了点胶场景多材质、多角度照明的痛点。这套方案经过数百家客户的产线验证，在Mark点识别率上达到了99.8%以上的水平。
