视觉点胶机手眼标定与坐标变换是怎么做的？

视觉点胶机靠相机”看”清工件，靠运动平台带着阀体”动”到指定位置。相机看到的是图像里的像素坐标，机器移动用的是机械坐标，两套坐标如果不统一，看到的位置和移动到的位置就会对不上。把”看到的坐标”变成”机器能用的坐标”，正是手眼标定与坐标变换要解决的问题。

一、为什么一定要做手眼标定

图像坐标的单位是像素，机械坐标的单位是毫米，原点和轴向也完全不同。没有标定，视觉识别出的特征点无法直接驱动平台移动，点胶位置就会出现系统性偏移。手眼标定就是建立相机坐标系与机器坐标系之间的对应关系。

二、手眼标定的基本思路

做法是借助一块尺寸已知的标定板（常见为棋盘格或圆点阵列），让相机在不同位置拍照、同时记录机器对应的机械坐标，采集多组“图像点—机械点”的对应数据，再求解出相机到机器的变换关系，通常由旋转和平移构成的矩阵来描述。

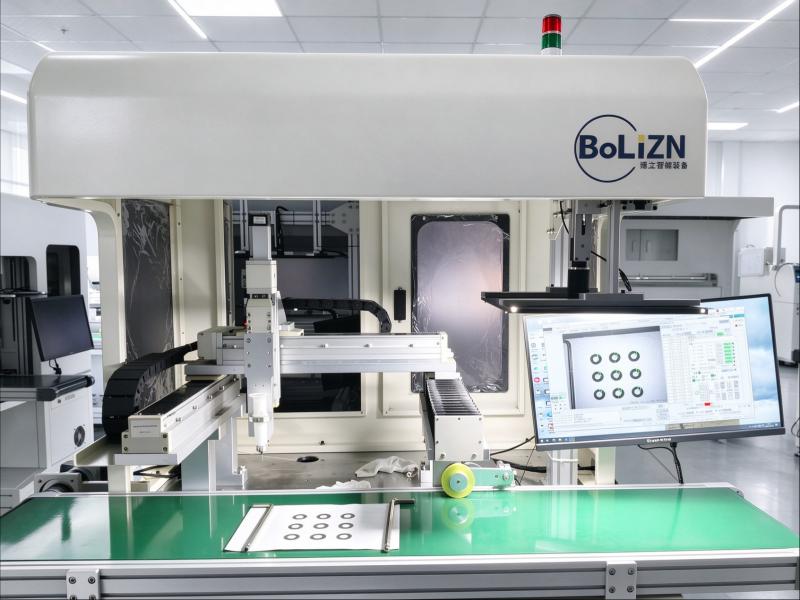

不同厂商对标定流程的叫法不同。博立视觉点胶机依托自研控制系统，按“标定板拍摄—机台运动标定—对针”的步骤完成坐标统一，标定结果直接用于后续的视觉定位与对位基准。

三、坐标变换在点胶中怎么用

实际点胶时，相机先识别工件特征点得到像素坐标，再通过标定得到的变换关系换算成机器坐标，运动平台便带着阀体移动到对应位置出胶。当设备采用多相机时，每台相机各自标定后统一到同一个机器坐标系，多个视野的画面才能拼成一张完整图，点位也才能对齐。

四、哪些因素会影响标定质量

• 标定板是否平整、固定是否牢靠；
• 拍照姿态是否覆盖了整个工作范围；
• 光照是否稳定，避免同一位置识别结果漂移；
• 机械回零是否准确，原点偏移会直接带进变换结果。

标定不准会带来固定方向的系统性偏差，因此标定完成后建议先在小批打样中复核定位一致性。

五、博立视觉点胶机的实现要点

博立视觉点胶机采用海康相机配合自研视觉与控制软件；雷赛伺服加欣盛丝杆提供稳定的运动执行，Intel i7 控制器保障标定采集与实时识别的运算能力。坐标变换与视觉定位都在同一套系统里完成，减少了多软件对接带来的误差环节。

手眼标定与坐标变换是视觉点胶机“看得准、走得准”的基础环节。博立自动化有限公司13352947677 在交付设备上提供标定流程与打样复核支持，帮助产线把视觉定位稳定落到实际点胶位置。
