博立视觉点胶机——蓝牙音箱点胶案例

蓝牙音箱里的微型动圈扬声器，是典型的”小件大批量”：单体只有指甲盖大，胶量小到毫克级，一天的量却是成千上万只。这类产品点胶，难的不是精度，而是把这么小的量、这么多只，做得只只一样。

一、四类点胶位置

一是音圈与支架、音膜的粘接，沿音圈外圈或支架内圈打胶；

二是定心胶，让音圈稳稳落在磁隙中央；

三是引出线的固定，细引线要粘在支架或焊盘上，防振防拉断；

四是支架与外壳、网罩的粘接或密封。四类胶与阀体不同。

二、难在哪

第一，小件大批量。单体小、订单大，治具一次排多只，只只都要一致，人工稳不住。

第二，胶量小到毫克级。总量本来就少，稍微多一点占比就很可观，溢出风险随之放大。

第三，余量极小。胶点离磁隙和振膜都很近，稍偏就溢进磁隙或爬到振膜，直接成异音。

第四，引出线太细，胶多了会把线粘死甚至拽断，胶少了又固定不住。

第五，磁路吸铁屑，扬声器自带强磁，车间铁磁粉尘易被吸进磁隙，前后都要防。

三、阀体怎么配

周边胶与定心胶用顶针阀或回吸阀，定点出胶、停胶回吸防拉丝；结构粘接与密封用硅胶阀；引出线这种极微量点位用压电阀；需要打 AB 胶粘接或灌封的用常规双液阀。

四、博立设备选型思路

微型动圈扬声器选设备，先算一笔产量账：一天要做多少只、治具一次排几只。这笔账比声学指标更早决定设备形态——量小可用单只治具，量大就得靠一板多只的排布与节拍取胜；而微型化把胶量压到毫克级，一致性只能靠设备而非手感。

产量定完，再按治具挑机型：中小治具一板多只用 BL-SS441（400×400×100mm，海康 1200W）；大方治具、一次拍满整个治具用 BL-QA641（600×400×100mm，配全景相机）。全系丝杆加雷赛伺服、I7 工控机、海康相机配自研光源，XY 800mm/s、Z 500mm/s，多程序存储换款；选配每加 100mm 行程加 ¥5,000。注意规格行程不等于实际点胶范围，选型按实际范围核对。

五、某蓝牙音箱厂应用案例

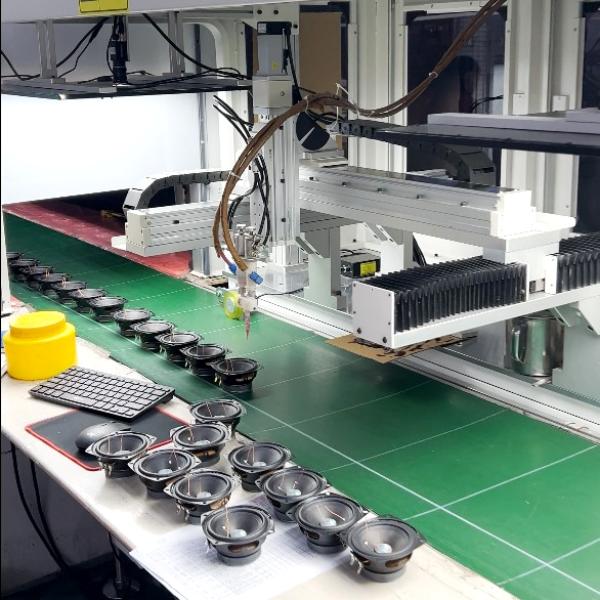

一家便携蓝牙音箱厂，原靠人工用针管给微型喇叭点中心胶和周边胶，引出线也手工抹。问题集中：胶量凭手感，只与只不一致；偶尔溢进磁隙或爬振膜，装成整机后出异音；引出线被胶粘死、拉断也有；产量一大跟不上。上博立后，治具一次排多只并定位，相机识别每只位置，顶针阀打周边胶与定心胶、回吸阀收胶防溢、压电阀处理引线微量点胶，模板按喇叭型号保存。结果胶量一致性改善，溢胶与异音不良下降，节拍跟上了。

六、落地建议

建议拿真实微型喇叭与治具到博立免费打样，验证胶量一致性、胶点有无溢进磁隙或爬振膜、引线固定牢度、节拍能否跟上。博立不限次远程售后与培训，想拿真实微型喇叭实测，联系博立：13352947677。
