视觉点胶机编码器、光栅尺与重复定位是什么关系？

视觉点胶机的精度不是靠”运动轴走完就完事”，而是靠一套闭环反馈在每一步确认位置。编码器、光栅尺和重复定位这三个概念常被混为一谈，其实它们处在控制链路的不同环节。把这条链路讲清楚，才能理解设备为什么能稳定地把胶阀送到指定坐标。

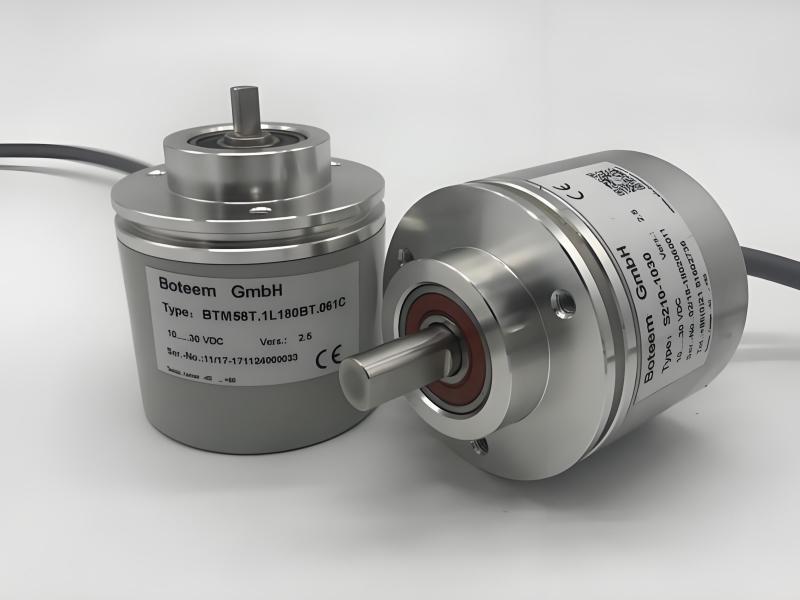

一、编码器是运动轴的”位置传感器”

伺服电机轴端通常集成编码器，它随电机转动输出脉冲或数字位置信号，实时告诉控制系统“轴现在转到了哪里”。博立视觉点胶机采用雷赛伺服驱动配欣盛丝杆的结构，伺服电机在带动丝杆进给的同时，编码器把实际转角反馈回控制器，形成“指令位置—实际位置”的实时比对。一旦实际位置偏离指令，控制系统就修正驱动输出，这就是位置闭环的基本逻辑。

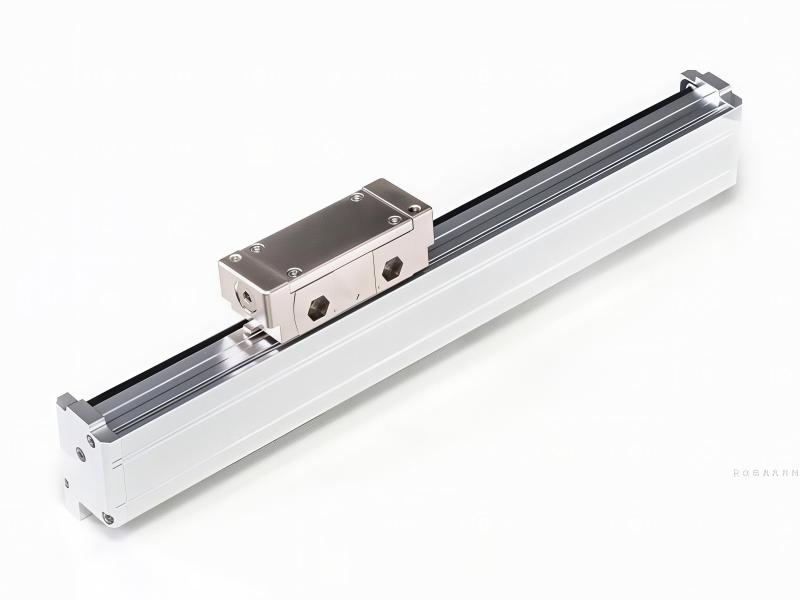

二、光栅尺提供更高分辨率的直线反馈

编码器装在电机端，测的是“电机转了多少”；光栅尺则直接装在运动平台或导轨上，测的是“平台实际移动了多少”。对于行程较长、对直线定位一致性要求更高的机型，在丝杆之外再叠加直线光栅尺反馈，可以把机械背隙、热伸长等因素造成的误差纳入修正。需要说明，光栅尺是更高分辨率的直线测量手段，并非每台设备都标配，是否选用取决于机型结构与工艺要求。

三、重复定位说的是”同一指令多次到达的一致性”

重复定位描述的是：在同样的坐标指令下，设备多次运动到该点时，落点之间的一致性程度。它衡量的是”稳不稳”，而不是”准不准”——一个点即使整体偏移了，只要每次都落在同一个偏移位置上，重复定位依旧可以表现良好。因此重复定位通常与绝对定位精度分开评估，前者看散布，后者看偏差。

四、三者怎么配合形成闭环控制

典型链路是：控制器下达坐标指令 → 伺服电机经丝杆带动平台 → 编码器反馈电机转角、光栅尺（如有）反馈平台直线位移 → 控制器比对指令与实际值并修正 → 平台停在目标位置。博立自研控制系统在 Intel i7 工控机上运行，承担运动规划与反馈比对，把伺服、丝杆、反馈元件整合为一条可校准、可追溯的控制回路。任一层反馈缺失，系统就只能”开环盲走”，一致性无从保证。

五、博立自动化视觉点胶机的实现要点

在博立智能设备序列中，伺服加精密丝杆的传动组合配合编码器闭环是标准配置；部分大理石平台机型会进一步强化反馈与结构刚性，以支撑更高要求的定位一致性。具体机型是否带光栅尺、采用何种分辨率的编码器，取决于所选型号与工艺等级。

六、提升重复定位稳定性的几个方向

工程上通常从几条线入手：保持气源稳定在设备要求区间，避免气压波动影响末端执行；定期做对针与坐标校准，消除累积偏移；控制车间温度与机身热平衡，减缓热变形；以及按规范保养丝杆与导轨，维持机械传动状态。这些措施共同作用于反馈链路，目的是让”每次到达”都落在可接受的散布范围内。

七、总结

编码器负责”测转动”、光栅尺负责”测直线位移”、重复定位负责”看多次到达是否一致”，三者分别处在反馈链路的不同位置，共同决定视觉点胶机能否稳定到位。选型与验收时，建议结合具体机型参数与实际打样结果综合判断。如果您的产线对定位一致性有明确要求，博立自动化有限公司13352947677可协助按工艺匹配机型并安排实机验证。
