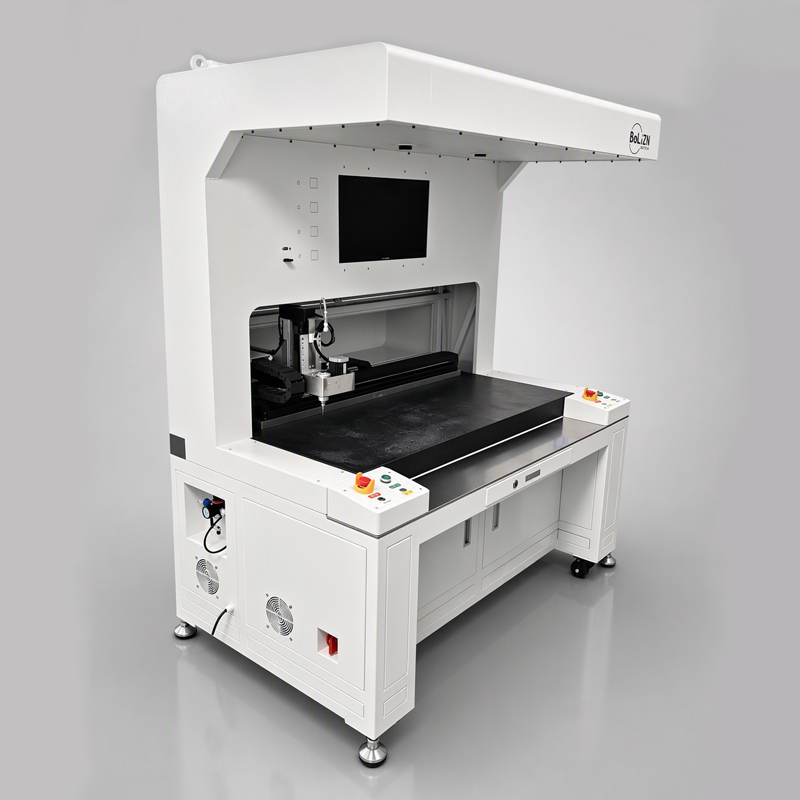

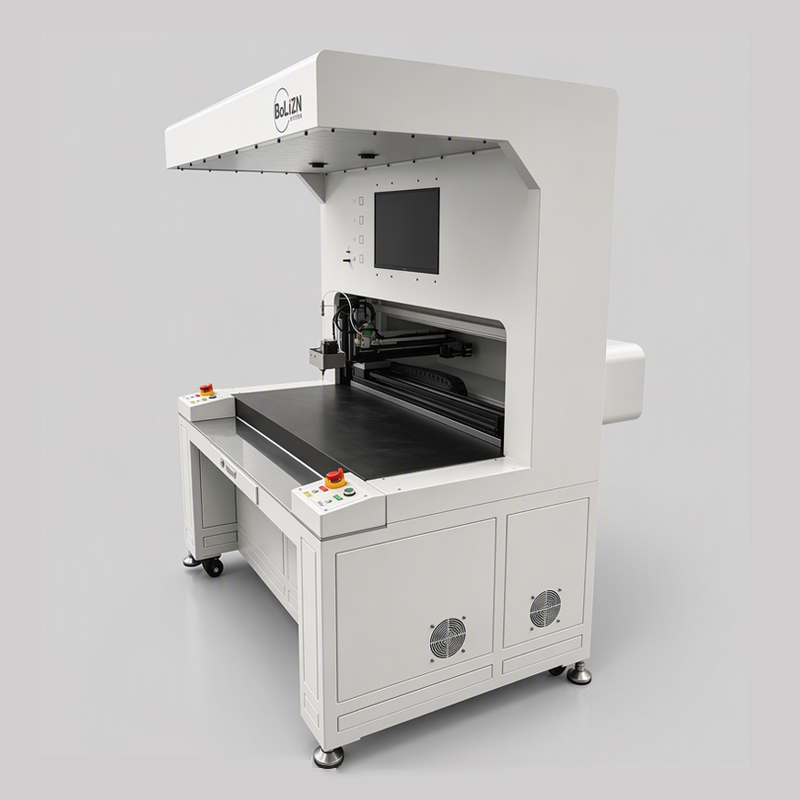

全景四轴旋转点胶机

FOUR-AXIS ROTARY DISPENSING MACHINE

9331四轴旋转点胶机，大视野双工位，360旋转点胶角度可调，高精度高效率点胶作业：

视觉系统：大视野双工位，配备2000高清相机，360°角度随意调换，灵活度高
运动范围：X轴900mm，Y轴300mm，Y2轴300mmZ轴100mm（根据产线可定制大小）
重复精度：批量生产精度±0.02mm
点胶速度：500mm-800mm/s根据产品工艺，胶水性质，同步产线需求，可调试不同速度
驱动方式：知名品牌配置：伺服电机+精密丝杆模组

800 +

全景四轴旋转点胶机

500+

服务企业

600+

累计出货量

多场景使用

在点胶生产中，大量异形、环状、立体工件，存在侧壁、内圈、斜面等多方位点胶需求。普通三轴点胶机仅能平面加工，工件内壁、反面点位需要人工翻面二次定位，定位误差大，效率低，还容易出现溢胶、漏点问题。全景四轴旋转点胶机集成全景视觉系统 + 四轴旋转运动平台，工件自动旋转，一次装夹即可完成多面、多角度点胶作业，解决立体异形工件自动化点胶难题。

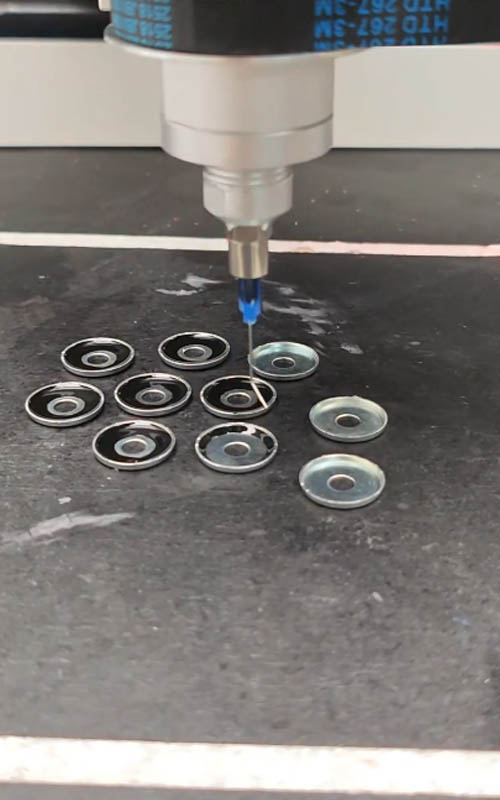

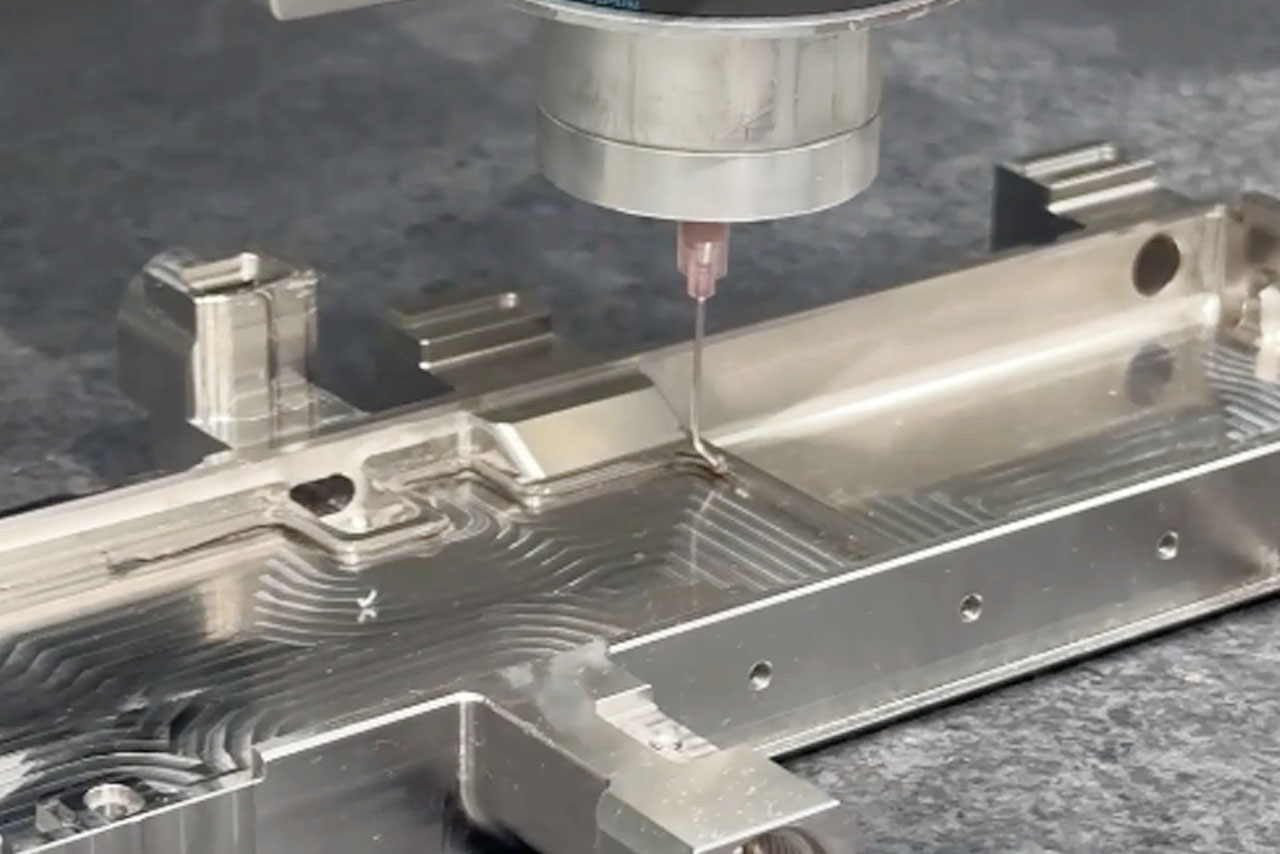

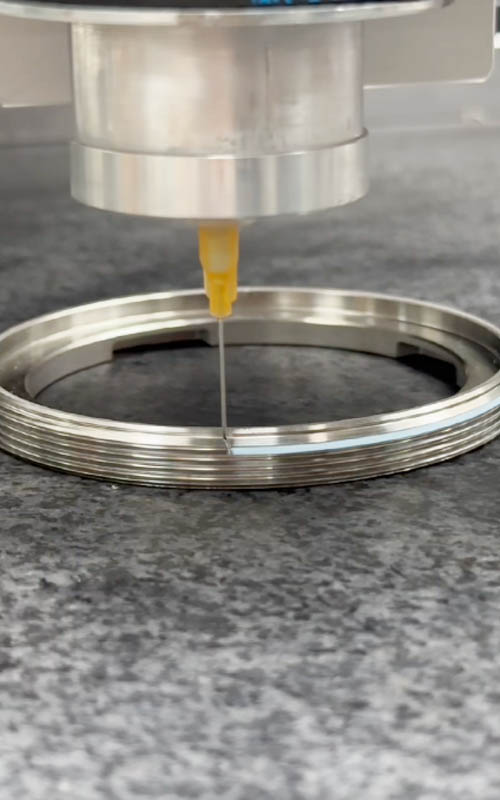

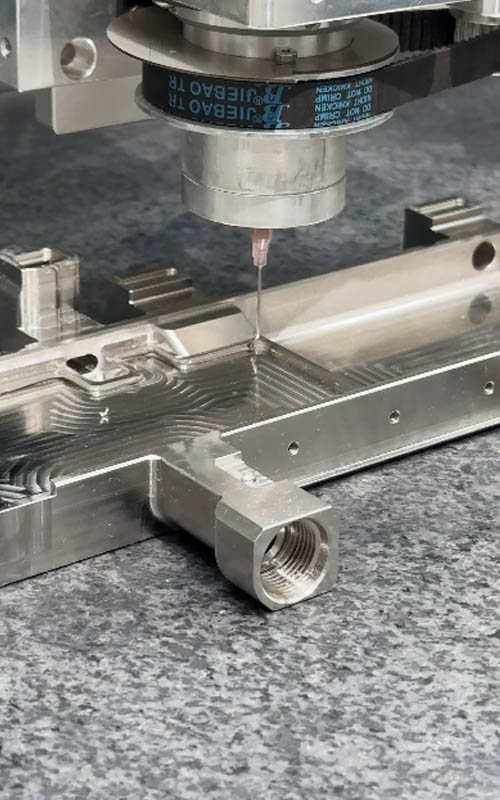

广泛应用环状螺纹、环形槽位均匀涂锁固胶、密封胶，用于紧固件、环形模组防松防护。液冷分水器、圆形壳体、密封圈基座内壁自动点胶密封，工件旋转走胶，胶线均匀连续，无需人工翻转工件。

观看视频了解更多

产品优势：

博立智能是专注视觉流体控制技术的自动化设备厂家，全景视觉四轴点胶机，双工位大视野设计，针对异形产品内侧，斜面点胶机工艺，适用性强，设备支持三轴四轴切换点胶轨迹

设备精度高，大理石台面稳定性强。

智能视觉系统：全景相机拍摄整个工作台，自动识别工件轮廓特征，工件摆放偏移、旋转可自动坐标补偿。多款异形工件共用一台设备，不用单独开工装，新品调试快。
通用性强：四轴旋转机构带动工件 360° 旋转，侧壁、斜面、内圈点位一次性完成，省去人工翻面、二次定位工序，提升生产效率，降低定位偏差。
生产效率高：双工位大视野设计，小件大件生产科适应，自动切换点胶。
操作简单：电脑编程，支持中英文切换，远程指导，产品存储3000+，随时调用生产，换品快。

90%效率提升

79%节省成本

85%产量提升

设备多样化

Diversified Equipment

常见问题（FAQ）

Q1：全景四轴旋转点胶机适合点哪些工件？

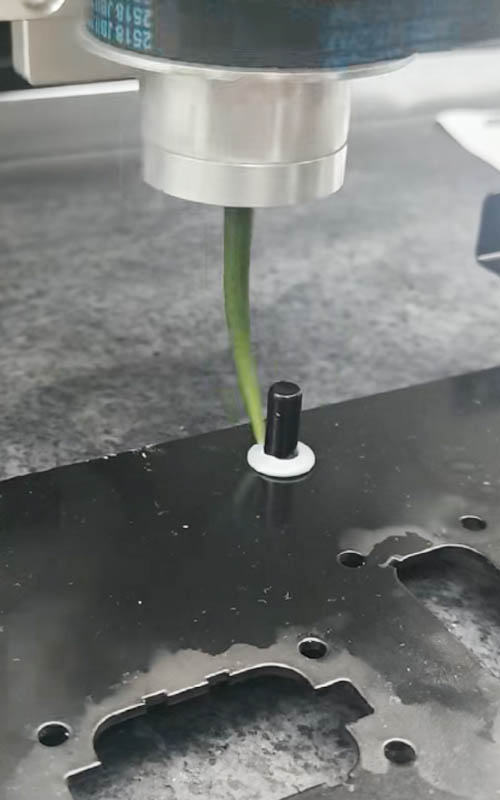

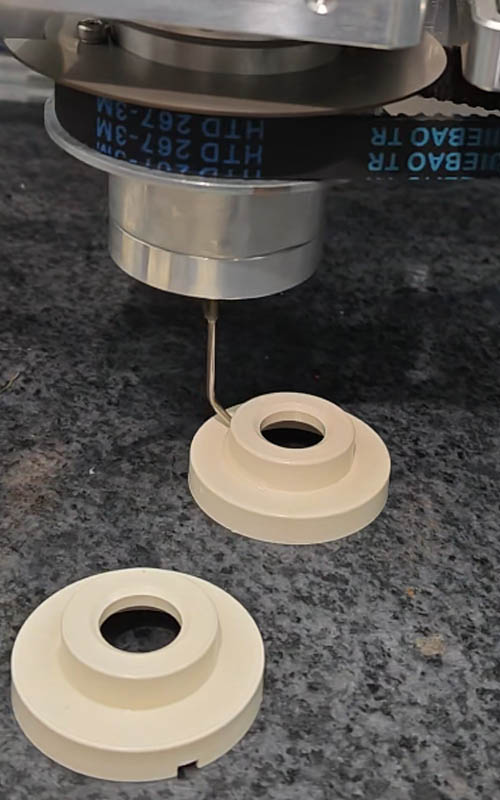

适合异形、立体、多面工件，如圆柱件、带内壁或斜面的壳体、医疗针座、汽车电子连接器等常规三轴点胶机难以处理的零件。

Q2：旋转R轴有什么作用？
360°R轴可带动工件或点胶阀旋转，实现侧面、内壁、斜面及圆柱面的连续点胶，解决多面工件需多次装夹的痛点，提升一致性与良率。

Q3：全景视觉和普通单相机视觉有什么区别？
全景视觉采用俯视加多视角相机组合，无死角捕捉工件姿态与偏移，对异形、不规则摆放工件识别更准，免定制治具、换型更快。

Q4：重复定位精度是多少？
采用伺服电机+研磨丝杆模组，重复定位精度可达±0.02mm，胶路均匀、良率高，满足精密电子与医疗器械点胶要求。

Q5：和三轴点胶机、悬臂式点胶机怎么选？
三轴适合平面规则件；悬臂式适合大尺寸长条件、便于开放上下料；本机（全景四轴旋转）专攻异形、多面、需旋转点胶的立体工件，是多面精密件柔性生产的首选。
