博立视觉点胶机——手机内屏点胶案例

手机内屏（显示模组）是整机上最”娇气”的部件之一。边框胶要细、要连续，还要紧贴显示区走——胶多一点溢进显示区就是脏污不良，少一点或断一段就是防尘失效。它和摄像头、中框这类结构件点胶的关注点完全不一样。

一、内屏点胶的四个位置

一是屏体与中框或支架的边框粘接，胶线沿四周走一圈，是主战场；

二是背光模组的遮光与固定；

三是驱动 IC、排线的补强固定；

四是屏下指纹、听筒、感光元件开窗周边的密封。

共同要求是细、匀、准，且绝不能溢到该留白的地方。

二、内屏为什么特别难

第一，溢胶即不良。边框紧邻显示区，胶量稍大或收胶拖尾，胶就爬进显示区造成脏污、亮边，基本无法返修。

第二，断点即失效。断一段，粉尘从缝隙进入，整机防尘测试过不了。

第三，屏体薄、怕压。屏体刚度有限，针头下探过深或受力不均就可能压伤。

第四，胶线粗细不统一会带来屏体翘曲与装配间隙。

三、胶水与阀体怎么配

边框结构粘接常用反应型热熔胶，用热熔胶阀稳定吐胶；细胶线收胶最怕拉丝拖尾，回吸阀在停胶瞬间回吸，配合顶针阀与细针头走细线，是控制溢胶的第一道关。驱动 IC 与开窗周边的微量点位用压电阀。面对已贴合的薄屏、存在高低差，可用气动喷射阀非接触跨越 0.5–1cm 作业，避免碰压屏面。

四、博立设备选型思路

内屏选型按“要不要返修”分两条路线，配置完全不同。

路线一，屏要能拆返修：胶选可返修的热熔胶类，设备须带加热温控，阀体走热熔胶阀，重点是温控稳定与收胶干净，平台精度次之——博立 BL-SS331（300×300×100mm）配加热与热熔胶阀即可，投入更友好。

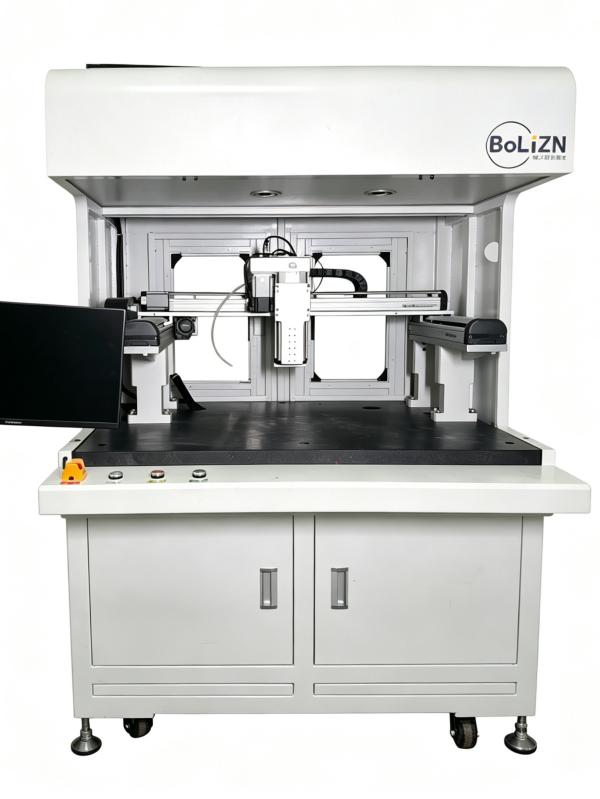

路线二，一次性粘接不返修：可上结构胶，重点转为粘接强度与胶线细度，平台精度成硬指标——博立QA531 大理石平台机身，配顶针阀与回吸阀沿边框走细胶线，是这条路线主力。

无论哪条路线，博立机型均为丝杆加雷赛伺服、I7 工控机、海康相机配自研光源，XY 轴 800mm/s、Z 轴 500mm/s，多程序存储换型号调用模板；选配每加 100mm 行程或一轴加 ¥5,000。

五、某内屏模组厂应用案例

一家做手机显示模组的工厂，原靠人工沿屏体边框打胶，问题集中在：胶线粗细不一、收胶拖尾溢进显示区造成脏污、拐角偶尔断胶致防尘不良，薄屏偶有压伤。上博立自动化点胶方案后，相机识别屏体轮廓与显示区边界作走胶基准，顶针阀配回吸阀控制细胶线与收胶，Z 轴高度按程序控制避免压伤，模板按机型保存。结果溢胶与断点不良下降，脏污返修减少。

六、落地建议

建议拿真实屏体到博立免费打样，重点验证溢胶控制、胶线连续性与薄屏压伤三项，而非只看”打得快不快”。博立不限次远程售后与培训，想用你的真实屏体验证效果，联系博立：13352947677，工程师帮你出方案。
