点胶机夹具怎么设计？

一、夹具是点胶精度的地基

视觉点胶机有相机定位、有伺服运动，但如果工件本身没固定好，再精密的设备也白搭。夹具的作用就是在点胶过程中把工件牢牢固定在确定位置，保证每次装夹位置一致，同时引导胶水只落在该落的地方。一个设计得当的夹具，能让点胶良率稳定在99%以上；反之，夹具设计不当会导致工件偏移、胶路跑偏、溢胶漏胶等一系列问题。

二、三类固定方式各有适用场景

点胶夹具按固定原理分三类。

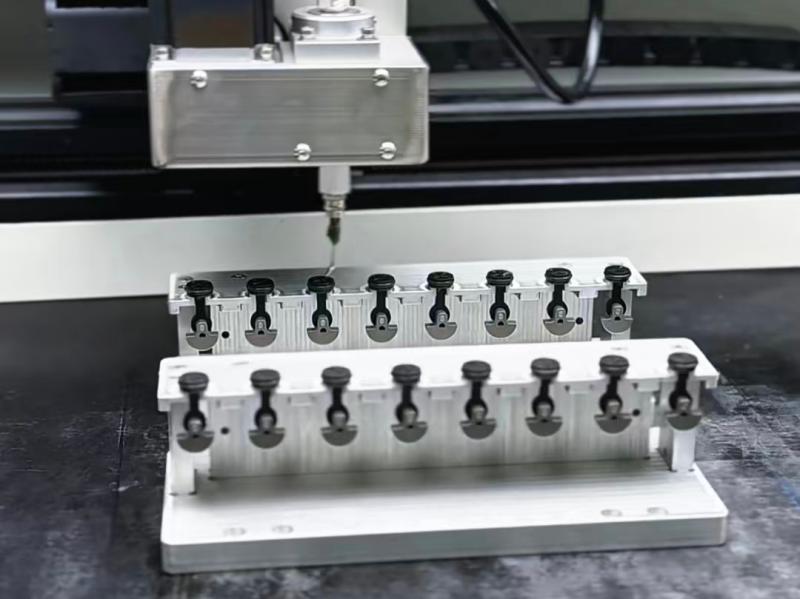

第一类是治具，通过仿形结构实现精密定位，适合异形件的高精度点胶，定位误差可控制在正负0.05毫米以内，高精度治具可达正负0.01毫米。

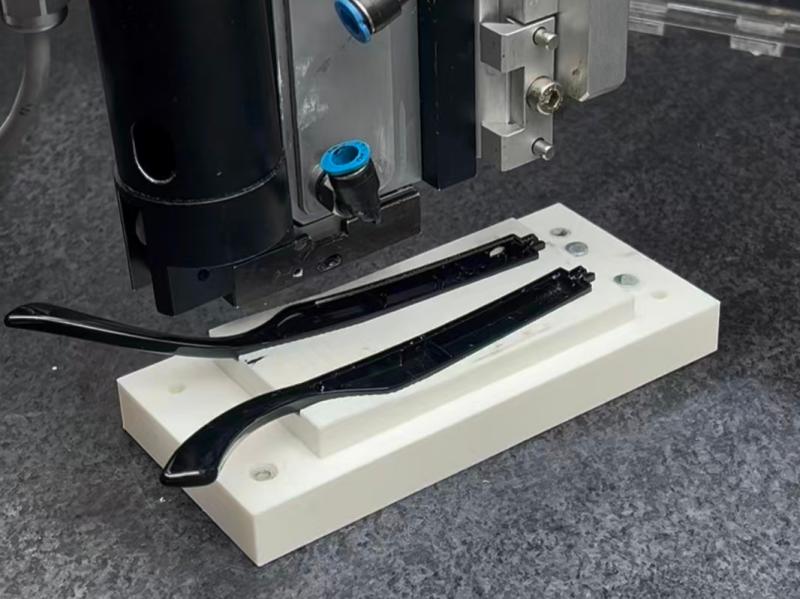

第二类是夹具，依赖机械夹持力固定工件，适用于规则几何体的快速换型。

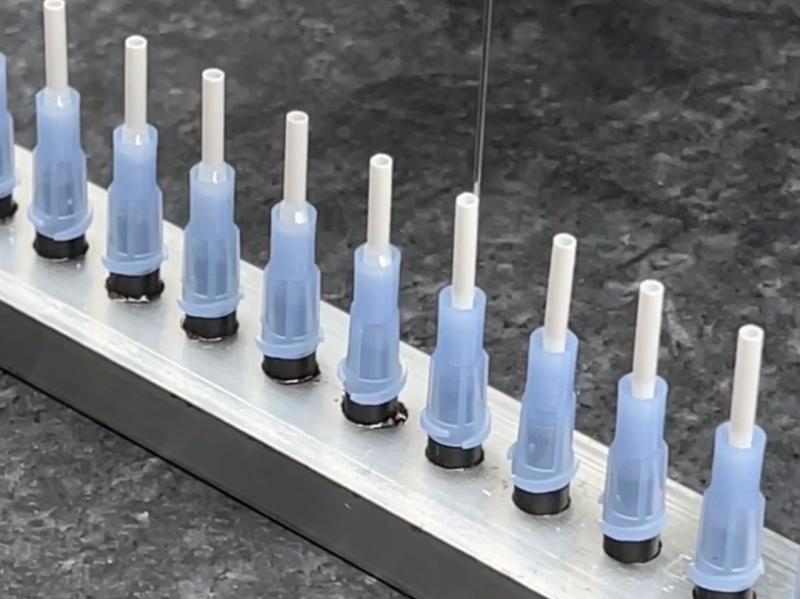

第三类是固定架，采用真空吸附或磁性固定，处理薄型易变形材料时优势明显。

选型时要根据工件材质、形状和精度要求来定：塑料件用机械夹具可能导致应力变形，薄板件用真空吸盘更安全。

三、材料选择决定寿命和效果

夹具主体材料常见的有航空铝、电木板、PEEK。接触面材料要注意防粘胶和防刮伤：硅胶和特氟龙是常用选择，长期接触UV胶、导热胶、环氧树脂也不会出现胶体残留。热熔胶工艺的夹具需要耐高温，普通材料在持续高温下可能变形，专用热熔胶夹具采用特殊合金材质，能承受胶枪高温。夹具的基准面设计直接关系重复定位精度，长期使用后磨损程度差异显著——这也是外观雷同的夹具存在明显价差的原因。

四、关键设计要素：快拆、微调和防错

好的夹具设计有三个关键要素。

第一是快拆机构，影响换型效率，频繁换线生产需关注锁紧方式的耐久性，成熟的快拆设计能把换线时间从几小时压缩到几分钟。

第二是微调模块，决定位置校准速度，精密点胶场景需检查三维调节范围。

第三是防错设计，采用不对称定位销或不同颜色的对位标记，确保操作员不会放反工件。此外还要设计避空槽和挡胶墙，限制胶水蔓延至非目标区域，复杂曲面工件采用仿形治具贴合。

五、选型建议和博立方案

选型时先明确三个问题：产品精度要求多高、批量多大、是否需要频繁换型。高精度场景如芯片封装建议选用CNC加工治具；小批量验证可用3D打印治具快速迭代；大批量生产需用耐用材料保证寿命。治具需预留与点胶设备的接口，如定位销、气动夹爪。

博立BL系列行程覆盖300-900毫米，工作台可适配各类定制治具，视觉系统配合治具定位基准预校准，可自动补偿工件微小位置偏差。选购设备时向厂家确认治具设计方案和兼容性，比事后自己改造省心得多。

六、总结

点胶夹具设计看三点——固定方式匹配工件材质、材料选择匹配胶水工艺、快拆微调防错三要素决定长期使用体验。好的夹具是点胶精度的地基，治具方案写进设备采购合同，用着才放心。
