点胶机软件有哪些功能？

软件是操作员每天打交道最多的部分，软件好不好用直接决定编程效率和生产品质。本文把点胶机软件的核心功能模块梳理一遍。

一、路径编辑：从画图到点胶轨迹

路径编辑是点胶机软件最基础也最核心的功能。操作员需要在软件里画出或导入点胶轨迹，告诉机器”在哪里点胶、按什么顺序走”。现代点胶机软件支持点、线、面、圆弧、不规则曲线等多种图形元素的绘制和组合，基本覆盖了常见的胶路形状。

以博立BL系列配套软件为例，操作界面运行在Windows系统上，支持图形化操作。编辑路径时可以直接在屏幕上拖拽绘制，所见即所得。软件还支持图形放缩、复制、旋转、偏移、阵列等批量编辑功能。

二、CAD文件导入：从图纸到轨迹

如果产品已经有CAD图纸，不需要在软件里重新画一遍。主流点胶机软件支持DXF格式的文件导入，部分还支持Gerber格式。导入后软件自动识别图形轮廓，生成点胶路径。

这个功能对于PCB板、精密零件等已有工程图纸的产品特别实用。导入DXF文件后，操作员只需在生成的路径上做少量修改——调整加工次序、设置开胶关胶位置、优化空移路径，就能快速生成可用的点胶程序，比手动示教效率高得多。

三、示教编程：手把手教机器走一遍

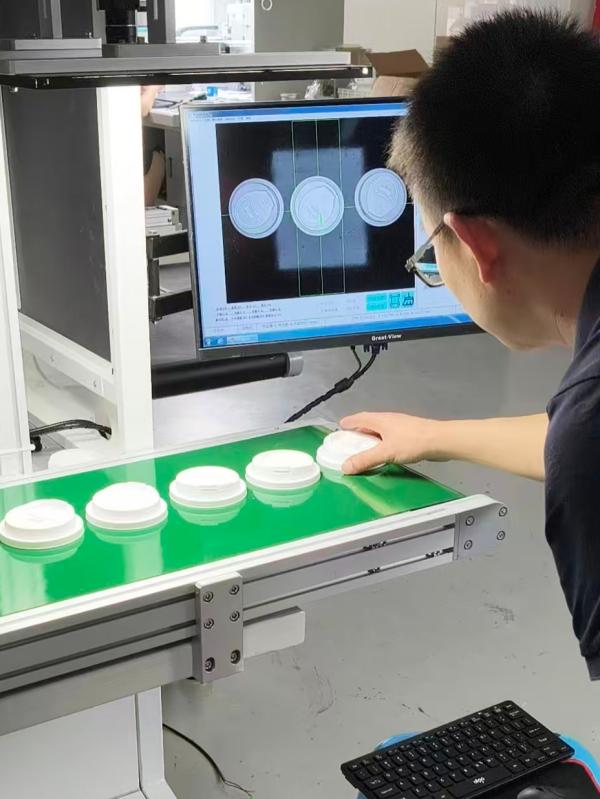

对于没有CAD图纸的产品，或者形状复杂难以用图形元素描述的胶路，示教编程是最直观的方式。操作员用示教盒或软件手动控制点胶头移动到每个目标位置，逐点记录坐标，软件自动连成轨迹。

四、参数管理：控制出胶的每个细节

路径画好了只是告诉机器”走哪里”，参数管理则是告诉机器”怎么走、怎么出胶”。点胶机软件的参数设置通常包括以下几类：

1. 运动参数：点胶速度、加速度、拐角限速、空移速度。博立BL系列XY轴移动速度800mm/s，软件里可以根据产品需要调慢。
2. 出胶参数：开胶延时、关胶延时、出胶时间、回吸高度。开胶延时是针头到位后等一下再出胶，关胶延时是关胶后等一下再抬起，回吸高度是断胶时针头上抬的距离。
3. 工艺参数：提前开胶距离、提前关胶距离、拐角降速。这些参数用来防止拉丝、堆胶、断胶不干净等常见问题。

五、视觉定位和产量管理

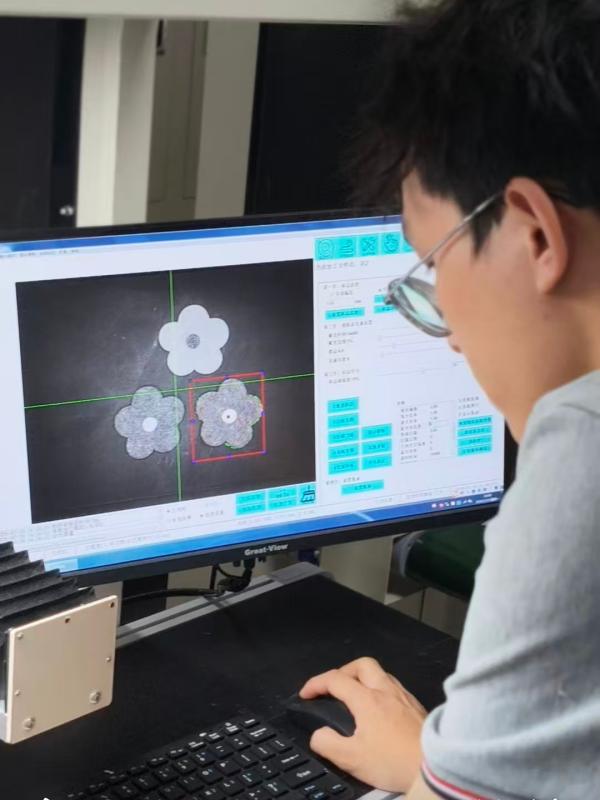

带视觉系统的点胶机，软件还具备视觉定位功能。产品放到工作台上后，相机拍摄Mark点，软件自动计算产品实际位置与程序位置的偏差，补偿到运动坐标里。这样即使每次放产品的位置略有不同，点胶位置依然准确。

生产管理方面，软件可以记录每批次产量、运行时间、报警日志等数据，方便追溯生产过程。部分高端软件还预留MES系统接口，可以将点胶过程数据上传到工厂管理系统，实现全程追溯。

六、总结

点胶机软件的核心功能围绕”画轨迹、导图纸、教位置、调参数、做对位”展开。路径编辑画出胶路，CAD导入从图纸直接生成轨迹，示教编程逐点记录坐标，参数管理控制运动出胶工艺细节，视觉对位自动补偿位置偏差。软件好不好用，直接决定编程效率和生产稳定性。
