视觉点胶机怎么标定？

一、什么是视觉标定：把相机的”眼睛”和机械的”手脚”对齐

视觉点胶机靠相机拍照定位，但相机看到的是像素坐标，机械轴运动用的是物理坐标，两者之间必须建立对应的转换关系——这个建立关系的过程就是视觉标定。标定是视觉点胶机”看得准”的前提，标定做得好不好，直接决定整机的定位效果。

二、标定分三步：相机标定、手眼标定、点胶头标定

完整的视觉标定由三部分组成。

第一步相机标定：用9点圆环靶标标定板从多个角度拍摄图像，计算出相机焦距和畸变系数，把镜头畸变带来的图像变形消除掉，行业上这一步的标定误差可控制在±0.1像素以内。

第二步手眼标定：建立相机坐标与机械运动坐标的映射关系，平面点胶平台最常用九点法。

第三步点胶头标定：校准针头Z轴高度和出胶位置，保证针头在正确的间距、正确的位置上出胶。三步缺一不可，任何一步不准，最终胶点都会偏。

三、9点圆环靶标标定板怎么做

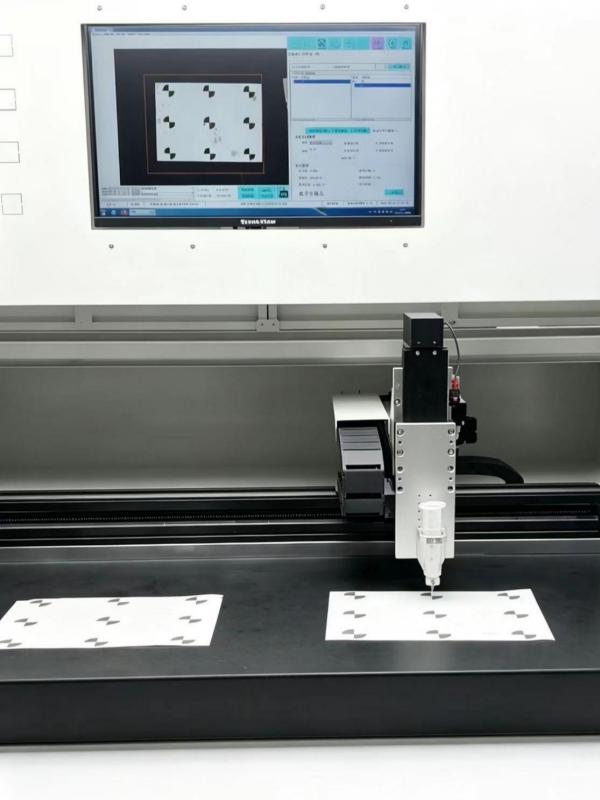

九点标定是平面点胶最经典的手眼标定方法，实际操作一般用9点圆环靶标标定板：板上按3×3排列9个圆环靶标，软件自动识别圆心作为标定特征点，圆心靠圆周整体拟合，比单点标记更稳，受光照、噪声影响小。标定时把标定板平放固定在工作区，相机拍照提取9个圆心的像素坐标，软件用最小二乘法求解转换矩阵，把像素坐标换算成机械物理坐标，再用已知点反向验证，残差过大需重做。

三个要点：靶标覆盖整个工作区域、9个圆心避免共线、标定板物理坐标量准放平。

四、标定不准，问题多半出在这四处

一是光源不稳定：光线忽明忽暗，图像明暗波动，特征点识别位置就会漂移，所以稳定光源是标定的前提。

二是温度变化：标定板材料会随温度热胀冷缩，温度波动大的环境里标定结果容易走样，恒温环境标定更可靠。

三是镜头畸变残留：畸变补偿不充分的镜头，图像边缘偏差可达0.05毫米以上，标定后应明显改善。

四是机械松动：相机支架、平台固定件一旦松动，标定关系立刻失效，所以标定前先确认机械状态。

五、多久标定一次？三个时机必须重标

常规量产中每月校验一次即可；但更换镜头、调整相机安装高度、搬运设备后，必须重新标定。日常生产中发现胶点位置偏移逐渐增大，或者换批次后位置系统性偏位，也是标定漂移的信号，要检查光源和机械状态后重标。

六、总结

视觉标定就是把相机像素坐标和机械物理坐标”对表”，分相机标定、手眼标定、点胶头标定三步，九点法是最常用的平面标定方法。标定不准多来自光源、温度、畸变和机械松动，换镜头、调高度、搬机后必须重标。
