视觉点胶机旋转轴（R轴）能解决什么点胶难题？

平面 XY 点胶适合规则平板工件，但遇到圆周、多面或带角度的异形件时，仅靠平移轴很难连续覆盖。旋转轴（R 轴）作为第四轴，让工件或阀体绕轴转动，使点胶始终对准切线方向。本文梳理视觉点胶机旋转轴的应用场景、同步对位技术与工程取舍。

一、什么是 R 轴

R 轴是围绕转轴旋转的第四轴。它不改变 XYZ 平移，而是增加一维旋转自由度，使机台能处理圆周轨迹与多面壳体。搭配视觉定位，旋转轴可在工件转动过程中保持落点一致，是异形件点胶的关键配置。

二、典型应用场景

旋转轴适合圆形工件的圆周点胶，如密封圈、环形槽、接插件外缘；也适合多面壳体的逐面点胶，以及径向孔位、周向焊点等需要角度定位的工况。对需要在连续曲线上匀速出胶的工艺，旋转轴比逐段平移拼接更平稳。

三、同步对位与坐标变换

旋转过程中，工件上的特征点相对相机与机台的坐标持续变化，需要把视觉坐标实时换算到机台坐标系。常见做法是借助旋转编码器或飞拍定位获取角度，再做坐标变换，保证针尖在任意转角下都落在目标位置。同步精度决定了圆周胶线的连续性与闭合质量。

四、对精度与行程的影响

增加 R 轴会带来旋转半径与惯量，因此需在结构上加以后置平衡。据博立设备资料，加装 R 轴会使 X 轴行程相应减小约 60mm，选型时应在旋转能力与有效行程之间权衡。旋转中心的标定误差也会直接带入落点，需要在调试阶段完成旋转中心校准。

五、工艺注意事项

旋转轴应用需关注三件事：

一是旋转中心标定，偏差会直接反映到胶线；

二是惯量平衡，高速旋转时的振动会影响落点；

三是出胶与旋转的节拍匹配，保证转角与胶量同步。

把这些环节纳入打样验证，才能稳定落地。

六、总结

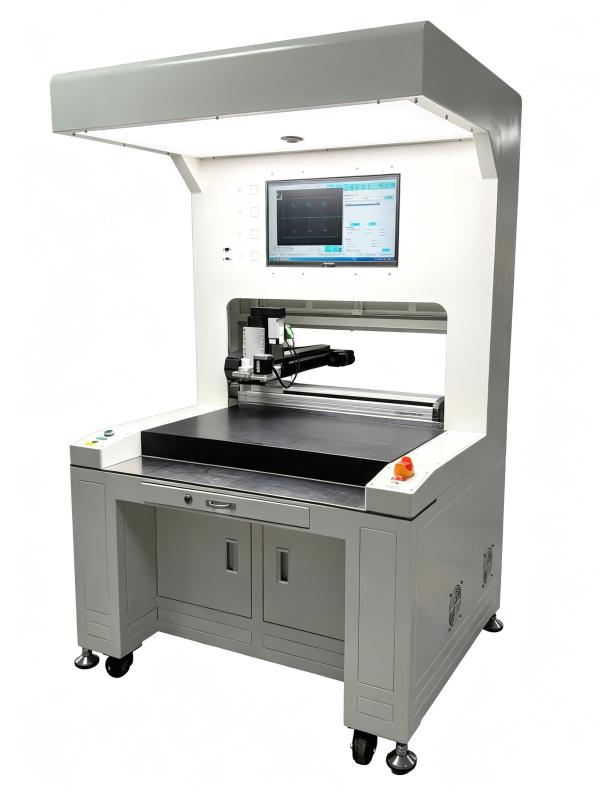

旋转轴让视觉点胶机从平面走向圆周与多面，是解决异形件点胶的关键配置，其落地依赖同步对位、旋转中心标定与节拍匹配。博立以 BL-QB931R 等四轴机型配合全景视觉，面向多面与圆周工件提供设备与打样支持，如需具体工艺验证与选型沟通，可联系博立自动化有限公司13352947677。
