博立视觉点胶机——电子秤PCBA主控板点胶案例

电子秤（厨房秤、台秤）的主控板有个鲜明特点：它是一块拼板，一次出十几片小板，每片还站着数码管、按键、蜂鸣器这些”高个子”。点胶难的不是某个点多准，而是这么多片、每一片都要一模一样。

一、四类点胶位置

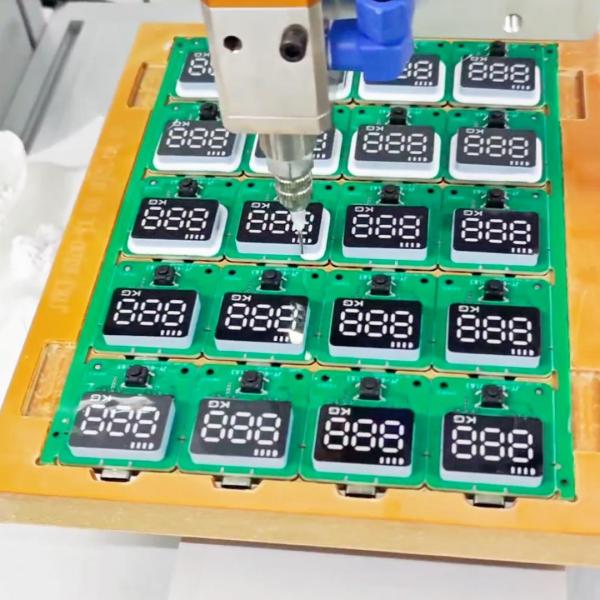

一是数码管与显示窗四周密封固定，防尘防潮；

二是按键口与薄膜开关周边密封；

三是蜂鸣器等元件加固，防跌落松动；

四是称重相关焊点与接口保护，起绝缘防潮作用。

二、难在哪

第一，一板多件，片片要一致。拼板十几二十片，每片密封位置都要一样，人工很难稳住。

第二，不能污染的地方多。每片都有显示窗，胶溢进去就是花屏、透光不匀，基本无法返修。

第三，板上有高低差，数码管、按键比贴片件高，点胶要能避让。

第四，量产节拍，衡器走量，一板一板过，时间就是成本。

三、阀体怎么配

显示窗与按键口密封用硅胶阀；定点补强与收胶用顶针阀或回吸阀，停胶瞬间回吸，防拉丝拖尾污染显示面；元件加固同样用顶针阀或回吸阀；微量点位用压电阀；高低差大需避让的工位用气动喷射阀。

四、博立设备选型思路

电子秤主控板选设备，先算清一件事：这块拼板一板出几件、片与片要不要完全一致。这个数决定了台面、视觉与节拍怎么排。

一板件数决定台面：拼板加治具的实际外廓必须落在一次装夹范围内——注意规格行程不等于实际点胶范围，例如 641 单相机约 500×400mm、931 全景双相机约 450×300mm，要按实际范围核对，并给治具留余量。

片数与排布决定视觉：片多、排布密，最好用全景相机一次拍全整块拼板，逐片定位。

全系丝杆加雷赛伺服、I7 工控机、海康相机配自研光源，XY 800mm/s、Z 500mm/s，多程序存储换款调用模板；选配每加 100mm 行程加 ¥5,000。

五、某衡器厂应用案例

一家厨房秤与商用台秤厂，原靠人工用针管给拼板点胶。问题集中：一板十几片、每片胶量不一；偶有胶溢到显示窗直接花屏报废；按键口密封不匀，防水测试有漏；跌落测试后个别蜂鸣器松动。上博立后，全景相机一次识别整块拼板的小片位置，逐片按同一参数作业，硅胶阀密封显示窗与按键口、回吸阀收胶防溢，模板按板型保存。结果一板内一致性改善，显示窗污染下降，防水与跌落趋稳。

六、落地建议

建议拿整块拼板与治具到博立免费打样，验证整板内一致性、显示窗有无溢胶、跌落与防水表现。博立不限次远程售后与培训，想拿整块拼板实测，联系博立：13352947677。
