博立视觉点胶机——FPC软板点胶案例

FPC 跟硬板最大的区别就一个字——软。它本身会弯，装到整机里还要反复弯。这一点直接决定了：点上去的胶不能是硬的，否则板子没坏，胶先开裂了。

一、FPC上常见的几处点胶

一是补强的粘接贴合，连接器区域常贴钢片或 FR4 补强；

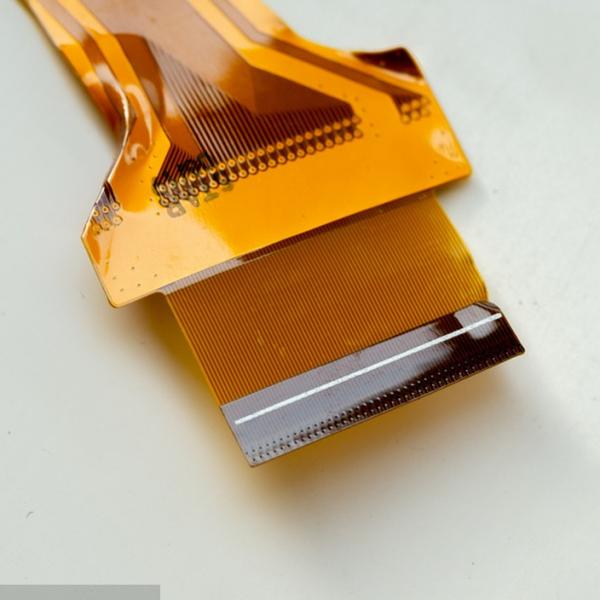

二是元件与焊点的保护加固，防止弯折时焊点开裂；

三是覆盖膜开口、板边的密封与补强；

四是与连接器、外壳的固定。四类的胶不同，阀体也跟着换。

二、难在哪

第一，基材会弯，胶必须柔韧。弯折处的胶层如果偏硬，几次弯折就可能开裂脱胶，这是与硬板最根本的区别。

第二，FPC 又薄又软，铺不平。点胶前必须吸平或压平固定，否则板面高低不一致，胶量与位置跟着飘。

第三，一版多片、排布密集。一整版常常排几十上百片，每片都要一致。

第四，不能污染金手指与焊盘，污染了直接影响导通，属致命不良。

第五，薄材怕压伤，治具和针头都不能使劲压。

三、阀体怎么配

补强粘接用顶针阀或回吸阀，定点出胶、停胶回吸防拉丝；需要柔韧密封的地方用硅胶阀；板上极微量点位用压电阀；整板三防或大面积涂覆可用喷雾阀；需要灌封的用常规双液阀。核心仍是先定胶种，再让阀体匹配胶的稠度。

四、博立设备选型思路

FPC 选设备，先看这块软板”要不要弯”。要弯的地方只能用柔韧的胶——弯折处用硬胶等于埋雷；不弯的区域才可以用结构胶求强度。这一条定完，胶种就定了，阀体跟着定。

接着要解决怎么把软板固定住：吸平或压平之后板面高度才一致，高度一致了，胶量与位置才稳。最后按一版软板的尺寸挑机型：方型大片、一版铺满用 BL-QA641（600×400×100mm，配全景相机，一次拍满整版）。

全系丝杆加雷赛伺服、I7 工控机、海康相机配自研光源，XY 800mm/s、Z 500mm/s，多程序存储换款调用；选配每加 100mm 行程加 ¥5,000。注意规格行程不等于实际点胶范围，选型按实际范围核对。

五、某FPC厂应用案例

一家做软板与排线的厂，原靠人工给补强区和元件周边点胶。问题集中：补强用的胶偏硬，整机弯折测试后个别位置开裂；软板铺不平，胶量忽多忽少；偶尔胶碰到金手指，直接报废；一版几十片，片间一致性差。上博立后，改用柔韧胶种、治具把软板吸平，相机识别板面与定位孔建立基准，顶针阀点补强、回吸阀收胶防拉丝，模板按板型保存。结果弯折开裂明显减少，金手指污染基本消除，一版内一致性改善。

六、落地建议

建议拿真实软板到博立免费打样，重点验证：弯折之后胶层有没有开裂、软板固定后高度是否稳定、胶有没有碰到金手指。博立不限次远程售后与培训，想拿真实软板实测，联系博立：13352947677，让工程师给您提供自动化点胶方案。
