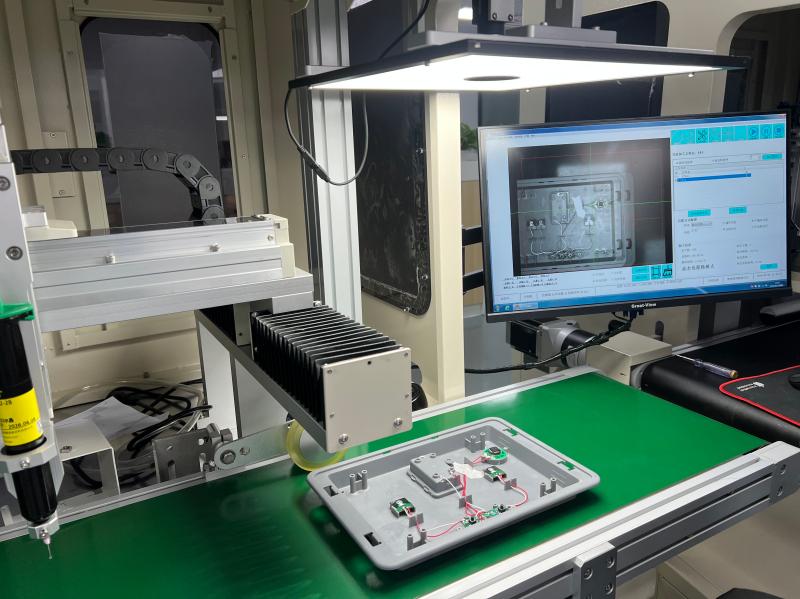

博立视觉点胶机——智能面板PCB电路板密封点胶案例

智能面板（智能开关、家电控制面板、工控触摸面板）长期装在墙面或设备表面，要面对潮气、水汽、粉尘和偶发溅水。PCB 电路板本身需要靠一道密封胶线做防护，这道胶既不是把元件粘牢，也不是做外观装饰，它的任务是沿板面密封区走一圈、首尾接上，形成连续的防护隔离带。所以智能面板 PCB 密封点胶的选型逻辑，和普通固定点胶完全不同。

一、密封点胶的难点：胶线闭合、轮廓跟随、断面饱满

密封胶线最怕三件事：断胶、偏移和堆积。断胶会留下泄漏点，水汽沿缺口进入；偏移会让胶线压到元件脚或避开应有的密封面；堆积则可能在压合时溢胶污染焊点。智能面板 PCB 电路板多为异形板，有圆角、有线槽、有按键孔和螺柱需要避让，密封线必须贴着板边轮廓绕行，遇到障碍连续改向，不能简单按矩形走位。胶线断面还要保持高度与宽度均匀：太细封不住缝，太粗压合时被挤出。

二、轮廓跟随：用随线全景走闭合胶线

异形轮廓的难点在于，胶线不是几条独立直线，而是一圈连续曲线。若按固定程序走平面直线，圆角处会内切偏移，缺口处容易丢段。博立 BL-SQ431 采用随线全景方式，边跟随产品实际轮廓边定位出胶，点胶范围 240×240mm（全景）/260×260mm（跟随），随线全景精度为 ±0.3mm，适合“沿电路板轮廓一圈闭合密封线”这类跟轮廓走的场合。需要说明的是，±0.3mm 是随线全景模式下的精度口径，对应密封胶线这类位置公差相对宽松、连续性要求高的场景；若工件对密封线位置精度要求更严，则应改用大理石平台结构机型。

三、阀体与胶：密封胶偏稠，出胶要连续

密封胶多为硅胶、聚氨酯这类偏稠胶种，胶线偏粗，且要求一圈走完不断。这类工况更适合硅胶阀或气动喷射阀：气动喷射阀靠气压推胶，出胶量大、线条较粗、非接触，允许工件表面有一 定高低差，价格也比压电阀低，刚好匹配密封胶“量大、线粗、要连续”的特点。压电阀由电驱驱动阀芯开合，出胶量小、线条精密、稳定，更适合细线，用在这里反而线太细、封不住缝。密封线一般不长，但要一圈走完不停，阀体的开合响应与回吸控制就很关键，博立会在打样时按胶种匹配阀体与胶量，收尾才不容易拉丝甩胶。

四、一板多件与大治具：BL-QB641 双相机

面板厂常常一板排多件，或配大治具一次装夹。这种场合用 BL-QB641（双相机，参考价 46,800 元），单相机模式点胶范围 500×400mm，双相机模式 320×230mm，大理石平台全景精度约 ±0.15mm。双相机的好处是一粗一细：先用大视野找整板基准，再逐件用小视野确认细部，一板多件时不必反复找基准，效率更稳。

五、多品种与小批量：BL-SS441 打样起步

智能面板款式多、批量差异大，新品常有小批试产。这类场合用 BL-SS441（400×400×100mm，海康 1200W 相机，参考价 43,800 元），台面可一板放多件，1200W 像素便于识别面板上的定位标记和细小避让位。选型定不准时，博立提供不限次远程售后与免费打样，可带真实面板和胶水到厂实测，把阀体、胶量和走线方式一次试出来。

总结

智能面板 PCB 密封点胶的关键，是把胶线沿电路板异形轮廓走成一条连续闭合的隔离带：轮廓跟随用 BL-SQ431，多联板大治具用 BL-QB641，多品种小批量与打样用 BL-SS441。建议先带真实面板和胶水用博立视觉点胶机打样，把阀体、胶量与走线方式一次定准。需要智能面板密封点胶方案与样机测试，请联系博立：13352947677。
