点胶工艺全解析：点、线、圆弧、填充轨迹怎么选

同样是点胶，有的只要”滴一点”，有的要”走一条细线”，有的要”铺满一片”。轨迹选错，要么溢胶要么断胶。本文把四种基本点胶轨迹讲清楚，并对应到博立设备支持的出胶方式，帮你按工件选对工艺。

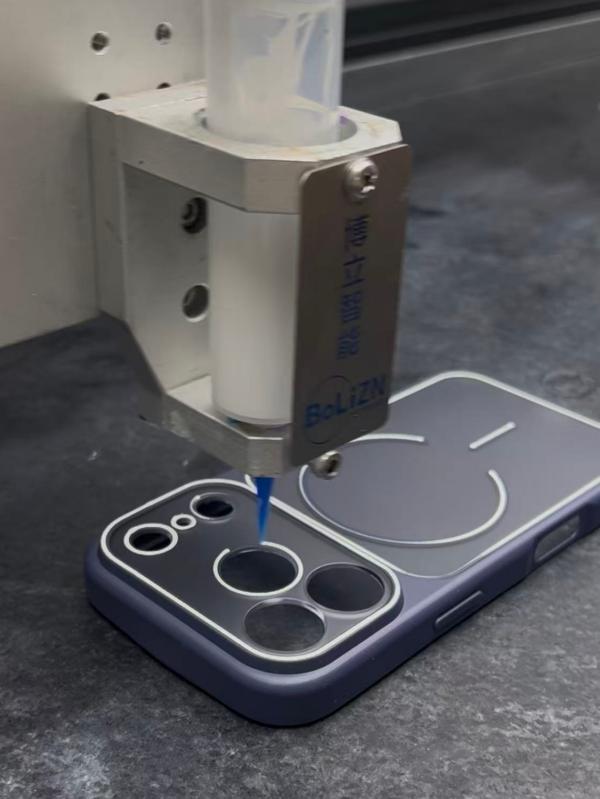

一、四种基本轨迹

• 点（Dot）：固定位置出一小团胶，用于焊点保护、补强，是最基础的动作，也是圆弧与填充的组成部分。
• 线（Line）：沿路径连续出胶成线，用于密封、粘接边缘，对速度均匀性要求高。
• 圆弧（Arc）：曲线轨迹，常用于圆形工件、镜头环、轴承圈，需视觉模板与标定准确。
• 填充（Fill）：在封闭区域内往复走线铺满，用于大面积涂覆、三防，最容易溢胶需留边距。

二、按胶型与工件选轨迹

博立设备支持多种点胶阀体：常规阀有回吸阀、硅胶阀、压电阀、螺杆阀、快干胶阀、常规双液阀、热熔胶阀等。不同阀体适配不同胶型与工艺：

博立阀体	适配胶型 / 工艺特点（据阀体资料）	典型场景
顶针阀 / 回吸阀 / 硅胶阀	常规胶路，回吸阀靠回吸断胶防拉丝	通用桌面小件的常规点、线
气动喷射阀	气推、出胶量大、线条较粗、非接触式、价格低于压电阀	小件高速、不接触工件表面的点/线
压电阀	电驱、出胶量小、线条精密、稳定、非接触式	精密细线、高要求件
螺杆阀	适合胶水黏稠、有严格克重要求的计量涂覆	高黏度填充、高精度线
快干胶阀	用于快干胶，采购价高	快干胶专用

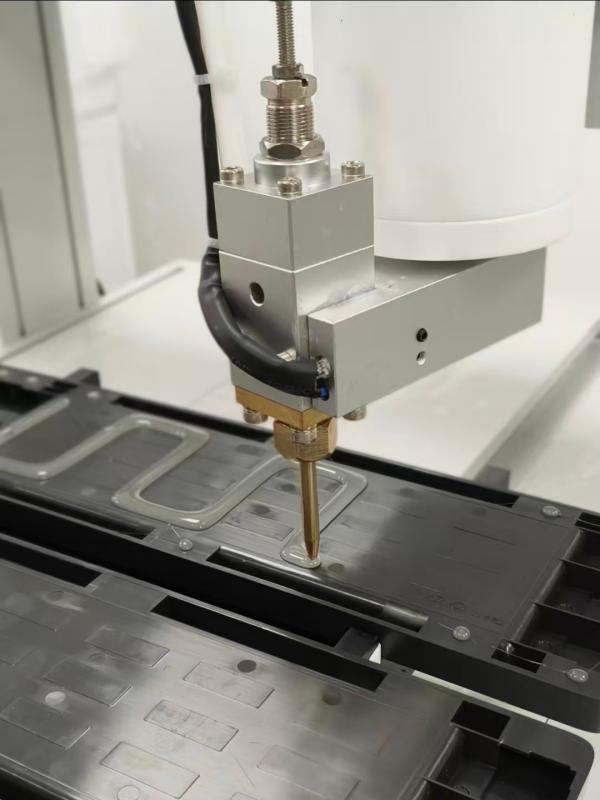

常规双液阀 / 热熔胶阀	双组份、热熔胶专用	双液混合、热熔粘接

例如博立视觉跟随点胶机机型用回吸阀、顶针阀等常规阀做点线，大理石全景视觉点胶机可用气动喷射阀走不接触细线，高黏度填充则优先考虑螺杆阀配置。

三、参数要点

• 气压：博立设备工作气压为 600-1200hpa，过低供胶不足、过高易飞溅，需配合出胶时间调稳。
• 回吸与收尾：换点、换线段时靠回吸切断胶柱，避免拉丝；收尾动作要干净，否则接头堆胶。
• 视觉定位：博立自研光源配海康相机，先机台标定再建模板，轨迹才走得准，圆弧形尤其依赖标定质量。

四、常见失误

• 高黏度硬走细线→断胶，应改螺杆阀或降低速度；
• 填充区边界没留余量→溢胶，需设收缩边距；
• 忽视回吸→接头拉丝，影响外观与良率；
• 标定漂移未重做→圆弧整体偏，应先标定后对针。

五、总结

点胶轨迹没有”最好”，只有”最匹配”。先按工件形状定轨迹，再据胶黏度选博立对应阀体，把气压稳定在 600-1200hpa、用好回吸与视觉定位，良率自然上得去。拿不准时，博立不限次免费打样可先验证轨迹与胶路再定机型，联系我们13352947677，为您提供自动化点胶方案。
