视觉点胶机由三大核心系统组成怎么协同

很多客户选点胶机只看行程和价格，却说不清机器内部由什么协同完成”看到—移动—出胶“。本文把视觉点胶机拆成视觉、运动、出胶三大系统，讲清各自职责与配合逻辑，帮你选型时问对问题、验收时查对地方。

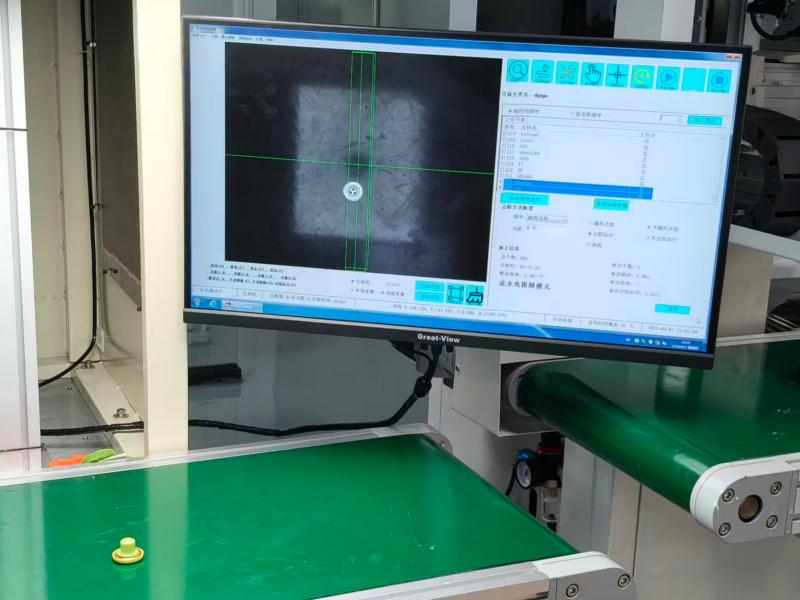

一、视觉系统：负责”看”

博立视觉点胶机以海康相机搭配自研光源构成成像单元，由工控机内算法完成模板匹配与定位，输出工件坐标。相机分辨率越高能识别的细节越小；自研光源决定成像对比度，是”看不清就打不准”的前置条件。博立视觉系统支持单相机、双相机与海康 2000W 全景配置，随线机型用全景相机覆盖大幅面；定位结果除 X/Y 坐标外还含角度，供运动系统做旋转补偿，异形件也能对准。

二、运动系统：负责”动”

坐标确定后，由工控机下发指令，雷赛伺服驱动欣盛丝杆带动三轴按轨迹运行，XY 速度约 800mm/s、Z 约 500mm/s。雷赛伺服配欣盛丝杆构成闭环定位，丝杆传动比皮带更稳、定位重复性好；多轴机型含旋转轴（R/U）用于异形件翻转点胶。

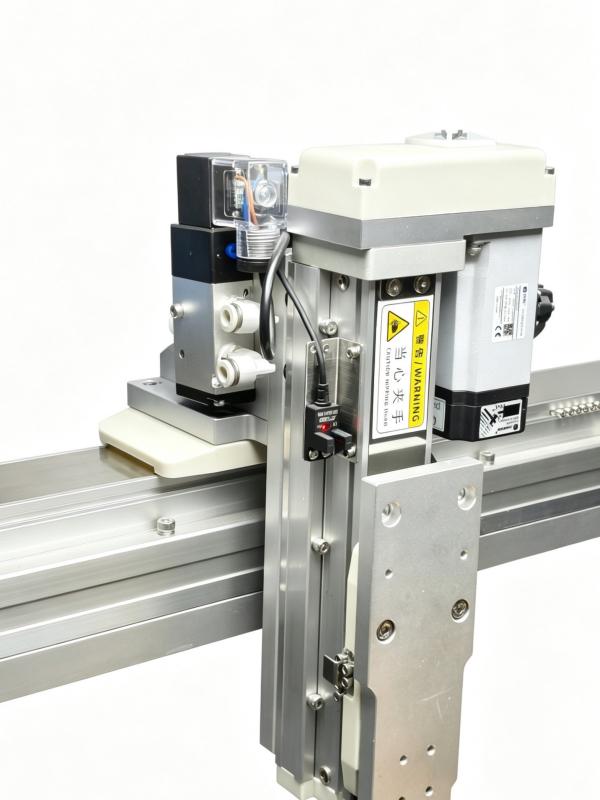

三、出胶系统：负责”出”

运动到位后，阀体按程序出胶。博立提供顶针阀、回吸阀、硅胶阀等常规阀，以及气动喷射阀、压电阀、螺杆阀、常规双液阀、热熔胶阀等多种选择，工作气压稳定在 600-1200hpa，覆盖稀、黏、双组份、瞬干等胶水场景。

四、三者怎么协同

典型闭环：视觉系统拍图定位 → 运动系统带到点位 → 出胶系统按阀体动作点胶 → 视觉复检。任一环漂移都会表现为”打偏”或”胶形不对”，所以排故要先归类到系统。以手机中框点胶为例：视觉拍中框 → 运动带针头到胶槽位 → 回吸阀出胶成线 → 视觉复检胶宽，整链毫秒级闭环，任一环异常都会被复检捕获。

五、总结

视觉点胶机是视觉、运动、出胶三系统协同的产物，博立以海康相机、自研光源、雷赛伺服、欣盛丝杆与多型阀体构成完整链路，配合不限次远程售后与免费打样，采购前可先试样验证整链稳定性。联系我们13352947677，免费为您提供自动化点胶方案。
