视觉点胶机双相机是怎么协同工作的？

单台相机视野与精度天然矛盾：视野越大，单个像素对应的物理尺寸就越大，定位精度随之下降；视野太小又覆盖不全大尺寸工件。视觉点胶机引入双相机，本质是用“广角看全局、局部看细节”的方式兼顾覆盖与精度。本文讲清双相机如何协同采集，以及多个视野怎样统一到一张图、一个坐标系。

一、为什么视觉点胶机需要双相机

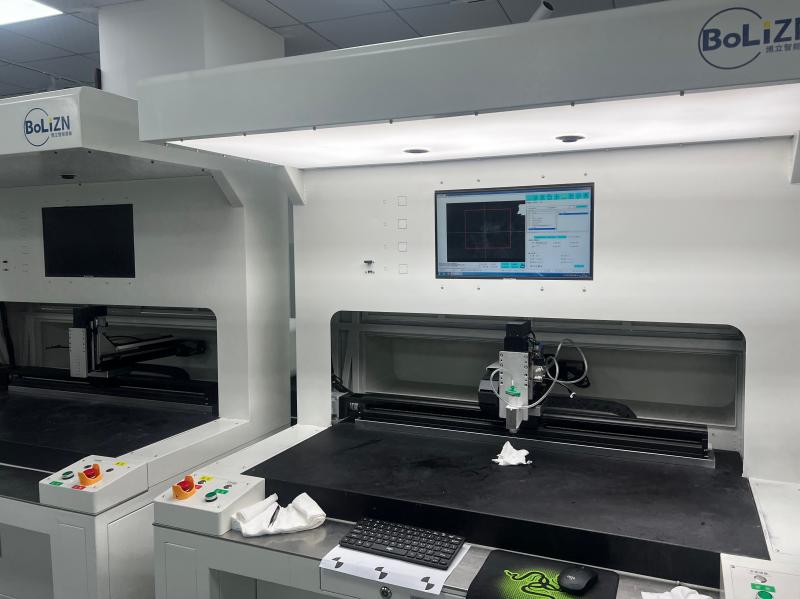

在手机中框、汽车电子大板等多点位、大尺寸工件上，单相机要么拍不全、要么放大后精度不够。博立 641 双相机方案即采用双相机覆盖 320×230、全景加局部 400×300 的分工布局，用一台相机负责整体定位与拼接基准，另一台负责关键区域的精细识别，从而在同一次节拍内既看全又看清。

二、双相机怎么协同采集

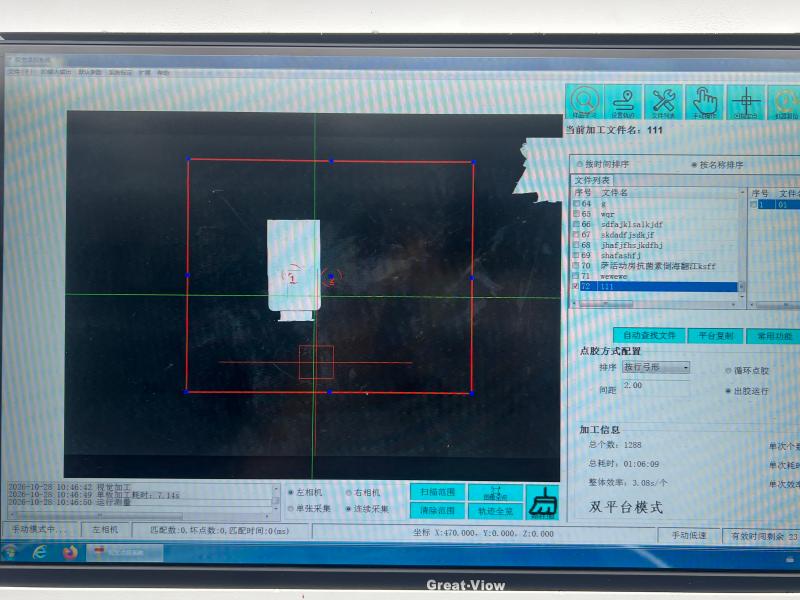

协同的核心是”各拍各的、各算各的、最后统一”。两台相机可按工艺节奏分时触发或同步触发，分别对工件的不同区域成像；各自在本地坐标系内完成特征识别与坐标解算。关键在于两台相机的外参（相对位置、角度）在出厂与定期标定中已被精确求得，系统据此知道”左相机看到的 A 点”和”右相机看到的 B 点”在机器空间里分别处于什么位置。

三、多视野怎么拼成一张图

拼接不是简单把两张图贴在一起，而是把所有识别结果统一到同一个机器坐标系。具体做法是：先通过相机标定建立每台相机的内外参，再以固定的机械安装关系或重叠区域为基准做坐标变换，把两个视野里的特征点都映射到统一的机器坐标；视觉解算出的目标位置再换算成运动轴可执行的指令，由雷赛伺服带动欣盛丝杆走到指定点完成点胶。博立自研控制系统负责这套坐标对齐与运动引导的实时调度。

四、协同带来的好处与注意点

双相机让视觉点胶机在大视野覆盖的同时保留局部高精细度，减少工件反复移动与多次拍照，有利于提升节拍。落地时要注意两点：一是两路光源照度需一致稳定，避免拼接处亮度差造成识别偏差；二是标定要按周期复核，安装松动或温度漂移都会引入坐标误差。博立视觉点胶机配套海康相机与自研算法，可在打样阶段把双相机布局与标定窗口一并验证锁定。

双相机的价值不在”多一只眼睛”，而在把多视野数据统一到同一坐标系后的稳定引导能力。如果您的工件尺寸大、点位多、单相机顾此失彼，博立自动化有限公司13352947677可协助评估双相机或全景加局部方案是否匹配您的产线。
