博立视觉点胶机——液冷板集成底座密封点胶案例

液冷板集成底座的进回水接头一旦根部渗漏，整条散热回路都会失效。问题往往不在接头本身，而在根部那道密封胶环——没闭合、偏了位，或胶量忽多忽少。本文结合一处博立自动化有限公司铝合金液冷板集成底座的实际场景，拆解这套点胶怎么做稳。

一、痛点：接头根部为什么总在漏

液冷板集成底座常在单块铝合金板上集成多个螺纹接头，根部空间窄、分布不规则，同一工件还常混有不同规格。密封胶环必须闭合、均匀并在根部有效包覆，任一处断胶或气泡都会成为渗漏通道。人工对位时多接头坐标靠肉眼与治具保证，累积偏差会让胶线偏离密封槽；批量生产下胶量与轨迹难逐件一致，返修成本随之上升。

二、案例：一处铝合金集成底座的实拍场景

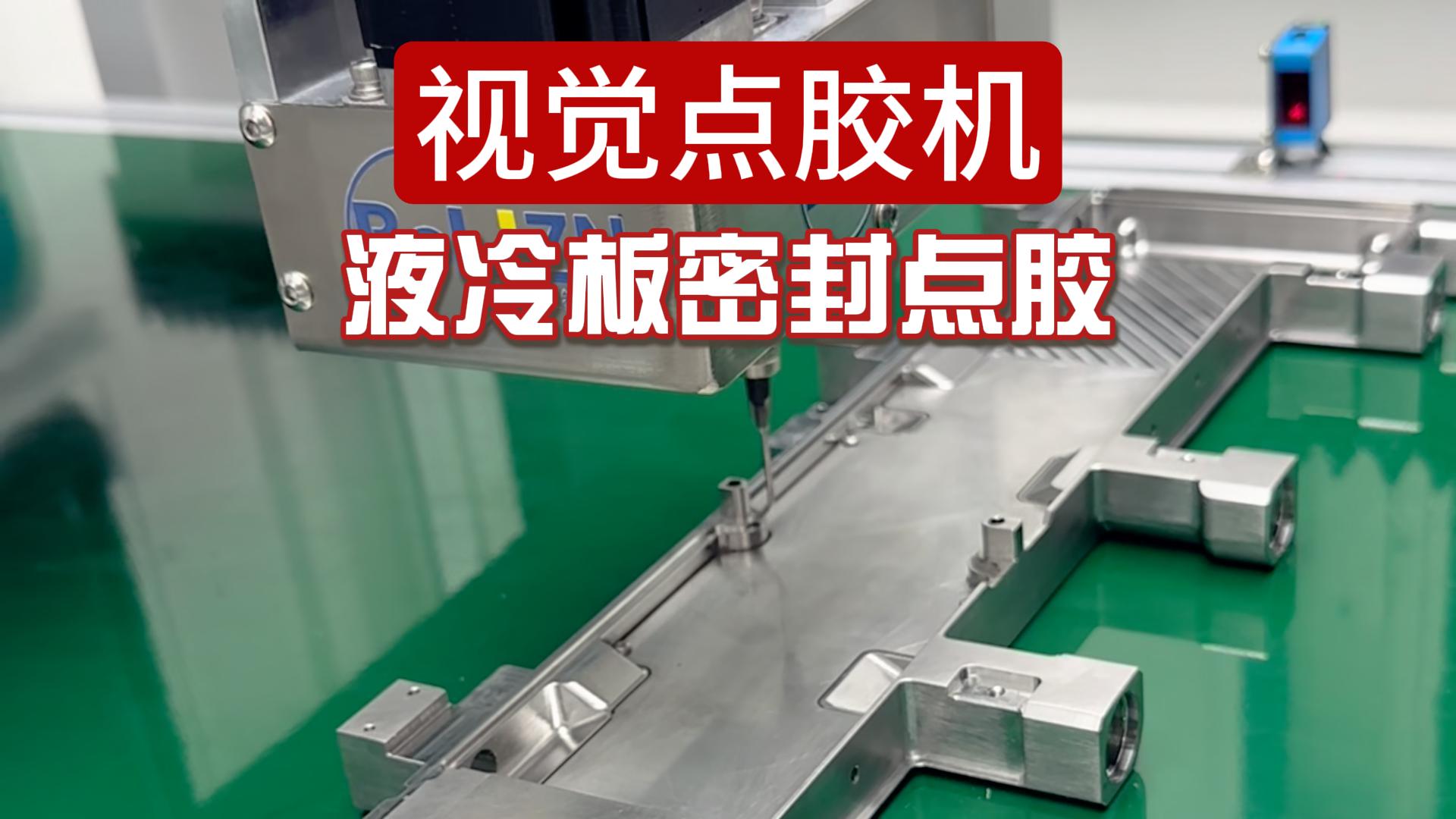

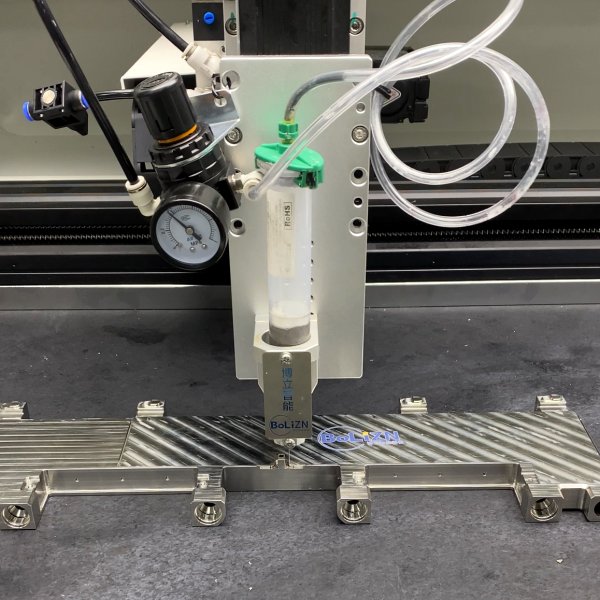

实拍场景中，博立点胶头在铝合金液冷板集成底座上沿接头根部走密封环。该底座铣削有流道，表面集成多个金属接头、高低错落。要求是胶环连续闭合、宽度均匀、在根部稳定包覆，同时不溢胶污染螺纹。这类工件单靠固定程序很难覆盖全部接头，因焊接装配后每个接头的位置和角度都有差异。

三、工艺痛点：多接头带来的三个难点

第一是定位。接头经焊接或装配后并非处在理论坐标上，固定轨迹会让胶线偏离密封槽，偏差累积到某个接头就露底或溢胶。

第二是轨迹。密封环是闭合路径，首尾搭接过小会留缺口、过大则堆胶，圆度与拐角过渡都要控制。

第三是胶量。异形小空间胶量偏小会缺胶、偏大则溢胶污染螺纹，断胶还需回吸抑制拉丝。三个难点相互牵连，只调其一往往顾此失彼。

四、落地：视觉点胶机怎么把工艺做稳

该场景采用博立视觉点胶机落地。设备以海康相机配合自研光源拍摄接头特征，逐点识别每个接头的实际中心与角度，再驱动点胶头沿校正后的轨迹走线，一套程序即可覆盖多规格接头混排的底座。密封环按闭合路径插补，首尾设定合理搭接量，收针段启用回吸抑制拉丝。阀体按胶水特性选配硅胶阀、螺杆阀、压电阀或回吸阀，以匹配不同胶型。设备由雷赛伺服与欣盛丝杆驱动，可与上下料衔接，示教保存模板、换型调用。

五、效果：稳定性与效率的改善方向

引入视觉点胶后改善集中在三处：视觉纠偏让胶线更贴合密封槽，减少偏移与缺胶的渗漏风险；轨迹与胶量固化提升逐件一致性，返修压力下降；模板化换型减少人工干预，换线更省时。泄漏率、一致性与节拍等具体数值因工件与产线而异，应以实际打样验证为准，不代估。

六、适用场景

这套方案适用于需要多接头环形密封的液冷场景，包括新能源汽车热管理液冷板、储能系统冷板、服务器与数据中心冷板、功率半导体散热基板，以及医疗、航空等对液冷回路可靠性要求高的集成部件。接头多、规格杂、洁净度敏感的产品，视觉纠偏与胶量控制价值更突出。

总结

液冷板集成底座的接头密封环点胶，核心是把多接头定位、闭合轨迹与胶量稳定三者同时管住。博立视觉点胶机通过视觉识别与可选出胶阀体，为这类多规格、小空间的密封点胶提供适配方案；若需针对具体底座结构做打样验证，可联系博立自动化有限公司13352947677获取建议。
