博立视觉点胶机——主分水器密封点胶案例

主分水器是液冷回路的分配中枢，冷却液从总管进入，经多路接口分流到各块液冷板与集成底座。这类零件常一次机加工出六路以上螺纹接口再加一处法兰安装面，任何一路接口根部胶环没闭合，整条支路就会渗漏。本文以一处金属主分水歧管的实拍落地案例为例，案例围绕工件、点胶设备、点胶工序三条主线展开。

一、主分水器的结构与密封难点

密封点有两类。

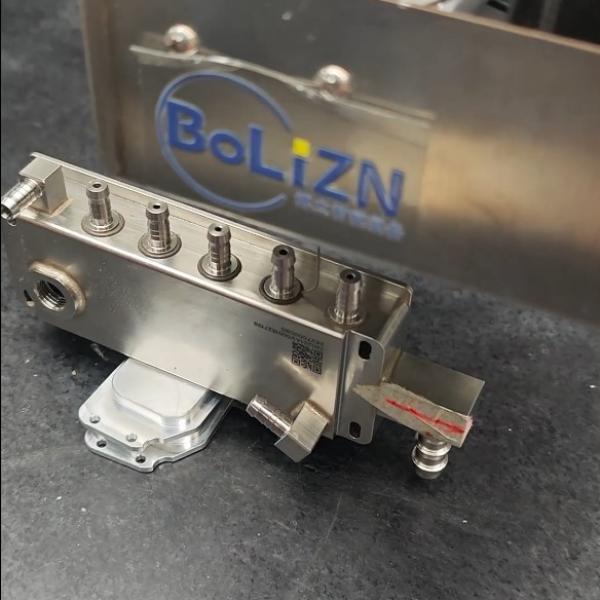

一类是接口根部的环形胶线，胶环须闭合、均匀并在根部形成有效包覆；

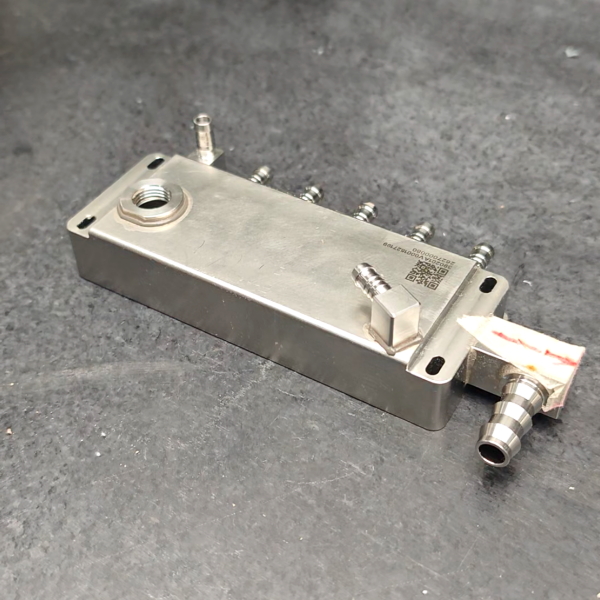

另一类是法兰安装面的长条胶线，沿密封槽走一圈回到起点。两类胶线都要求一次成型、中间不断胶、不夹气泡。

更关键是污染边界：螺纹是装配面，胶液溢入牙槽后，拧紧时会被挤到密封面反而制造新渗漏点。所以这类工件不是”多涂更保险”，而是在极小空间里同时做到位置准、胶量稳、边界干净。

二、主分水器视觉点胶机案例

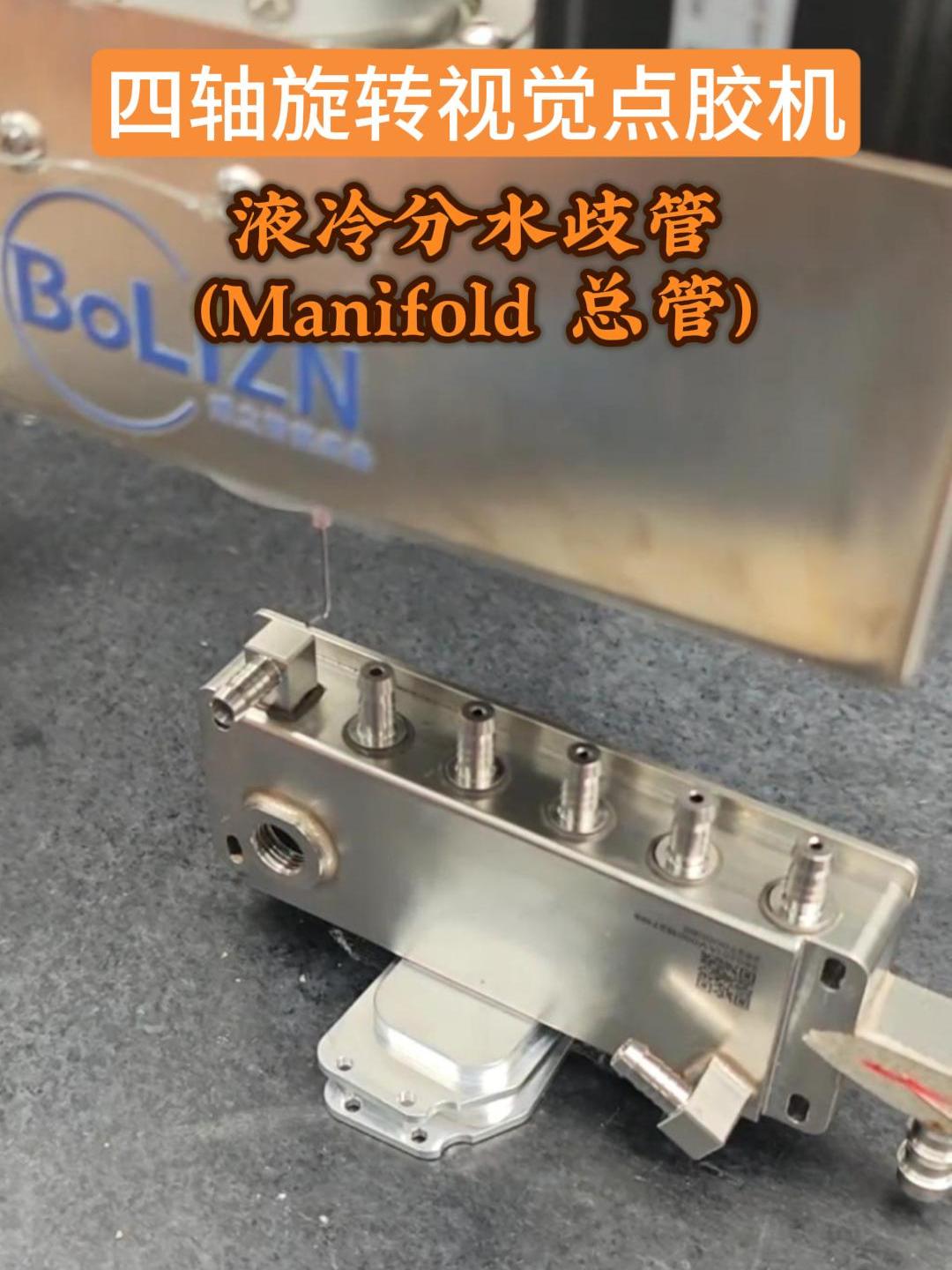

该场景采用博立视觉点胶机落地，设备由四个单元组成。运动平台由雷赛伺服电机驱动、欣盛精密丝杆传动，构成 X/Y/Z 三轴结构，斜向接口可增配旋转轴完成多角度走线，保证胶针始终垂直贴合根部平面。视觉系统以海康相机配合自研光源拍摄接口与法兰边线，相机分辨率按工件幅面选配，对金属高反光表面做打光补偿，确保接口轮廓清晰可辨。

控制核心是一台 Intel i7 工控机，运行视觉点胶软件：模板匹配识别每路接口的实际中心与工件摆正角度，闭合路径插补生成根部胶环轨迹，直线段与转角段分别给定速度与胶量参数，收针段调用回吸逻辑抑制拉丝。出胶单元按胶型选配阀体，常规密封胶可用硅胶阀或回吸阀，高黏度或严格计量场景可用螺杆阀、精密微量可用压电阀，供胶管路配套稳压与搅拌，保持出胶压力平稳。设备预留上下料与数据采集接口，可与产线衔接做批次追溯。

三、工艺痛点与对策

第一是定位。六路接口虽等距加工，但工件装夹角度会有微小偏转，固定程序走到末路时偏差已累积，对策是逐路视觉识别再走校正轨迹。

第二是轨迹。根部闭合路径搭接过小留缺口、过大堆胶，法兰转角易拉细或堆料，对策是分段给参与转角降速。

第三是胶量。根部空间小，胶量偏小缺胶、偏大溢入螺纹，对策是固化参数并配合回吸与称重。

第四是洁净与换型。金属残油切屑影响附着，多规格混线要求快速切换，对策是来料清洁与模板化换型，只做首件确认。

此外要区分：密封胶环与真空钎焊前的助焊膏点涂是两道不同工序，材料、阀体与判据都不同，参数不能互相套用。

四、落地效果：改善方向

引入视觉点胶后改善集中在三处：逐路视觉纠偏让胶环贴合接口根部，降低偏移与缺胶造成的渗漏风险；轨迹与胶量固化后逐件一致性提升，返修与复检压力下降；模板化换型减少人工干预，多规格混线更省时。泄漏率、一致性与节拍等具体数值因工件结构、胶型与产线条件而异，应以实际打样与压力测试为准，本文不代估。

五、适用场景

这套方案适用于需要多路接口密封的液冷部件，包括数据中心机柜级分集水器与CDU管路组件、储能系统液冷歧管、新能源汽车热管理集成底座、功率模块散热基板，以及医疗与航空领域的液冷回路部件。接口数量多、规格杂、洁净度敏感的产品，视觉纠偏与胶量闭环的价值更突出。

六、总结

主分水歧管的密封点胶，难点不在涂胶本身，而在多路接口的定位、闭合轨迹与胶量边界要同时管住。博立视觉点胶机通过逐路视觉识别、可选出胶阀体与七步工序闭环，为这类多接口小空间的密封点胶提供落地方案；如需要针对具体歧管结构做打样验证，可联系博立自动化有限公司13352947677获取工艺建议。
