视觉点胶机治具怎么设计？

一台点胶机上真正决定效率和一致性的，往往不是主机，而是那块把工件放进机器的治具。工件摆得准不准、一次能放几个、换型号要停多久，基本都由它说了算。很多产品点不准，追到最后其实是治具没做好。

一、治具要解决的三件事

第一是定位。每次放进去的位置要一致，靠的是机械基准——销钉、台阶、边槽这类，而不是”靠一边算了”。视觉能补偿平移和少量旋转，但补不了翘曲和高度差，基准没建立，视觉也无从补起。

第二是避让。点胶针头要走完整路径，压条、把手、螺丝不能挡在轨迹上方，也不能挡住相机要识别的特征。

第三是换型。小批量多品种时，换型时间常常比节拍更影响产能。

二、常见的几个坑

一是基准太随意，摆放偏差全丢给视觉去补，超出补偿范围就是废件。

二是材料选错：金属耐用，但直接压外观件容易留痕，有外观要求的要加胶垫或换软质垫块；太薄的板材容易变形，尺寸就稳不住。

三是遮住视野，压条压住了 Mark 点或识别轮廓，视觉反而成了摆设。

四是没考虑工件不平，翘曲会让点胶高度跟着变，能压平的就加压平结构。

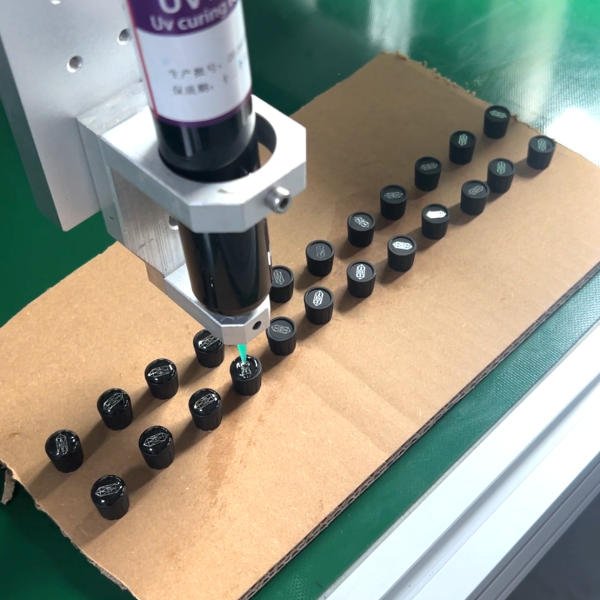

五是排布凭感觉，得先核对设备的实际点胶范围——注意它不等于规格行程，例如博立跟随式视觉点胶机 331 约 260×260mm、跟随式视觉点胶机 441 约 360×360mm、931 全景双相机约 450×300mm、641 单相机约 500×400mm。

三、和设备怎么配合

治具本身可以做一个基准特征，让相机每次都认同一个位置，比每次认工件更稳。多品种产线建议治具与程序一一对应编号，换款直接调用模板。若工件需要翻面或多面作业，可考虑加旋转轴，但要留意加装会让 X 轴行程相应减少约 60mm，排布时要留出余量。

四、落地建议

建议到博立免费打样时带上真实工件，最好连现有治具一起寄来，让双方在打样阶段就把定位、避让和排布图确认掉。博立不限次远程售后与培训，想把手里的工件和治具一起实测，联系博立：13352947677。
