博立视觉点胶机——无线充磁片点胶案例

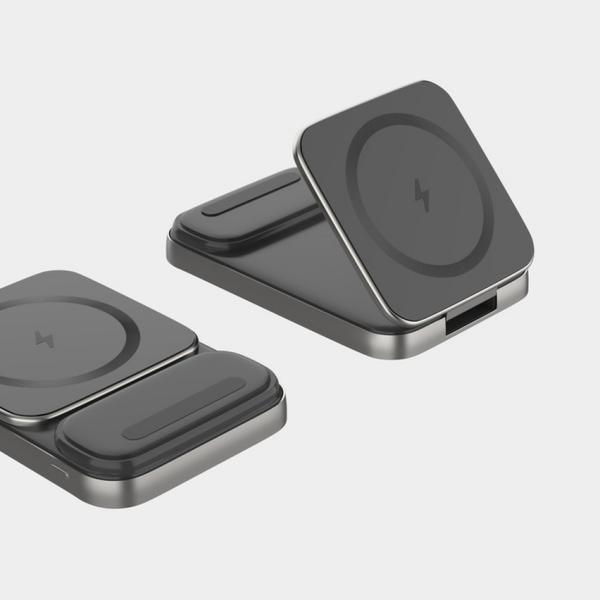

无线充磁片是手机配件里不大、却不好做的件。它贴在无线充电模组中起隔磁、导磁作用，靠一圈胶固定在铁氧体片、散热片或壳体上；胶打在哪、打多少，决定充电时会不会移位发热。

一、磁片上要点胶的位置

要点胶的位置有四类：磁片与散热片、铁氧体片的贴合固定，胶要整面或环形承力；外沿封边，防起翘、进尘进水；叠层之间的粘接；模组装配前的定位点胶。四类的胶种与胶量不同——贴合看承力，封边看连续，定位看微量。

二、这类磁片有两个”物理脾气”

磁片有两个别的工件没有的特点。

第一是带磁：会互相吸附叠成一片，取料时容易一次带走两片；靠近金属台面、挡块还会被吸住、位移。

第二是薄：常做到零点几毫米，边缘容易起拱翘曲，放在台面上中间与四周高度就不一样。

三、难在哪

第一，叠片难分：两片吸在一起外观几乎一样，机器要能识别并报警。

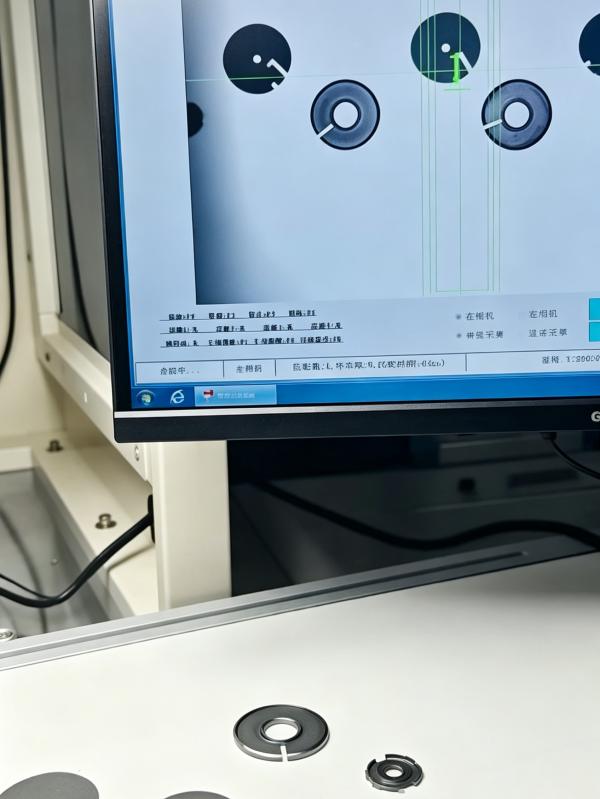

第二，定位不能靠硬挡：磁片与金属挡块会互吸、位置会漂，只能靠视觉识别轮廓与中心孔建基准。

第三，胶不能溢边：溢到外沿，贴合时会顶起磁片、污染线圈。

第四，薄片怕压，下探过深就压出印痕。

四、博立设备选型思路

为无线充磁片选视觉点胶机，建议先把两个”物理脾气”解决掉，再谈精度与速度。

先解决带磁：台面与治具用非导磁材料，避免被吸住或位移；上料防叠片，分张或逐片取放；视觉能分清单片与叠片。

再解决薄：用真空吸附或软性治具压平，否则同一片上中间与边缘高度不同，胶量会跟着变。

这两件事解决完，才轮到定位与阀体。定位不靠机械硬挡，靠视觉识别轮廓与中心孔，环形胶线要与圆心同心，而不是把位置精度往极限上堆；这类小件按跟随式结构配置即可，SS441 机型精度口径约 ±0.5mm，成败更多在胶量与收胶稳定。阀体按胶种配：常规胶走环形胶线、收胶用顶针阀或回吸阀；黏稠胶用螺杆阀；微点位用压电阀。

五、某手机配件厂应用案例

一家做无线充电模组的手机配件厂，磁片原靠人工沿外沿点胶：一板里常有叠片没被发觉、贴合后厚度偏，胶偶尔溢边顶起磁片，薄片被压出印痕。上博立后，台面与治具换非导磁材料、加真空吸附压平，视觉识别轮廓与中心孔并做叠片判断，回吸阀走环形胶线并收胶，模板按规格保存。结果叠片漏检明显减少，溢边与压痕基本消除。

六、落地建议

建议拿真实磁片到博立免费打样，重点验证：叠片能否识别并报警、环形胶线是否同心不溢边、薄片有无压痕。博立提供不限次远程售后与培训，想试磁片，联系博立：13352947677。
