博立视觉点胶机——摄像头模组点胶案例

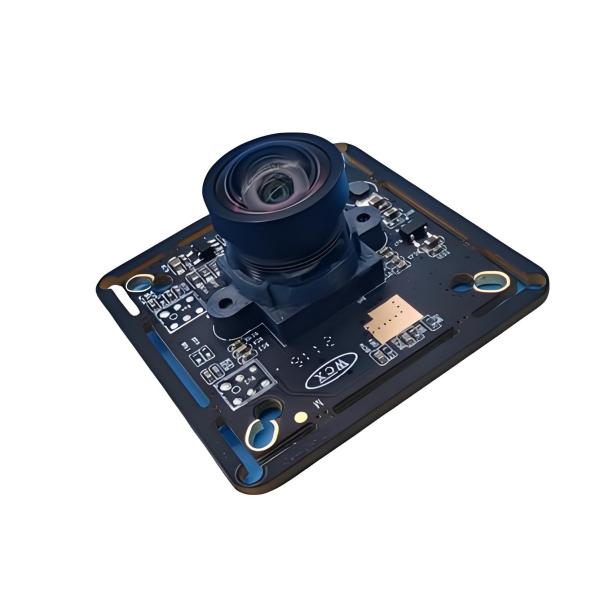

摄像头模组是个”混血”零件：外壳是塑胶，屏蔽罩是金属，中间还有玻璃镜片。三种材料要在同一个模组上粘住，用的胶却各不相同——这是它跟普通结构件最大的区别。

一、模组上的几处点胶位置

一是金属环、屏蔽罩与塑胶壳体的粘接固定，这是模组最典型的一处；

二是壳体与镜座、镜筒的密封，防水汽粉尘；

三是模组与整机中框的贴合密封，关系整机防水；

四是内部构件（滤光片座、传感器周边）的定点固定与避让。四处材料组合不同，胶也不同。

二、难在哪

第一，异种材质多。塑胶、金属、玻璃两两相接，每种搭配的胶都不一样，设备可能要备几套胶路与阀体。

第二，不能污染镜头。胶一旦爬上镜片或感光面就是成像不良，基本不可返修，这是最硬的红线。

第三，腔体深、位点多。壳体上有一圈凹槽和多个开孔，针头要进得去又不能碰壁。

第四，模组怕振动。粘接不牢，运输跌落后会偏位，影响成像与对焦。

第五，件小量大。模组是走量件，一板多只，只只都要一样。

三、阀体怎么配

金属环、屏蔽罩与壳体的结构粘接用顶针阀或回吸阀，定点出胶、停胶回吸防拉丝；防水密封用硅胶阀，胶层柔韧耐振动；深腔微量用压电阀；小批量试产可用针筒推胶；灌封用常规双液阀。

四、博立设备选型思路

摄像头模组选设备，先看这块模组上要粘的是哪几种材质。塑胶壳、金属环、玻璃镜片两两相接，每组都得配对应的胶——材质定完，胶种就定，阀体跟着定；机型反倒可以晚一步挑。这跟只看外形尺寸选设备不一样。

材质理清后，再按模组的尺寸与一板件数定机型：长条治具排一整排选 BL-QB931（900×300×100mm，海康 2000W 相机，模组小、像素高才看得清）；方型大板铺满整板用 BL-QA641（600×400×100mm，全景相机）。

全系丝杆加雷赛伺服、I7 工控机、海康相机配自研光源，XY 800mm/s、Z 500mm/s，多程序存储换款；选配每加 100mm 行程加 ¥5,000。规格行程不等于实际点胶范围，选型按实际范围核对。

五、某摄像头模组厂应用案例

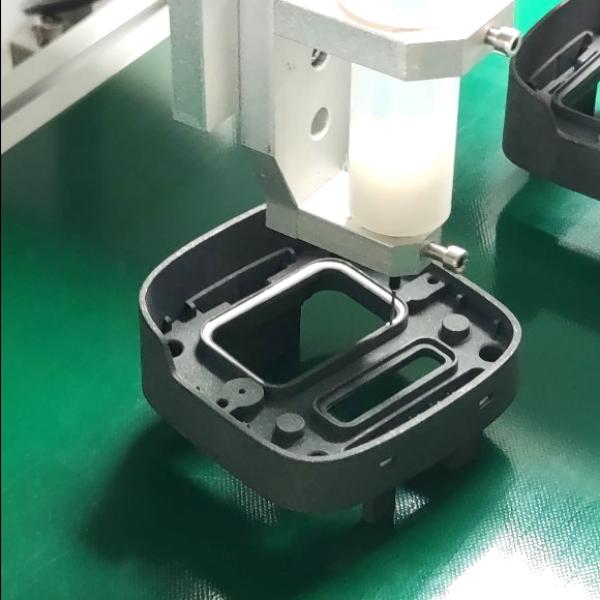

一家做摄像头模组与镜头支架的厂，原靠人工用针管给金属环补胶、给壳体做密封。问题集中：金属环粘接不牢，跌落测试后偶有松动；密封胶量不匀，防水测试有漏；人工手抖，胶偶尔爬到镜片边缘，成了不可返修的不良。上博立后，相机识别壳体轮廓与定位柱建基准，沿金属环与壳体的接缝走结构胶，防水处用硅胶阀连续密封，腔内微量点位由压电阀处理，模板按模组型号保存。结果金属环松动与防水漏检下降，镜片污染消除。

六、落地建议

建议拿真实模组到博立免费打样，验证金属环与塑胶壳的粘接牢度、密封处有无漏点、胶有无爬到镜片附近。博立不限次远程售后与培训，联系博立：13352947677，工程师免费提供自动化点胶方案。
