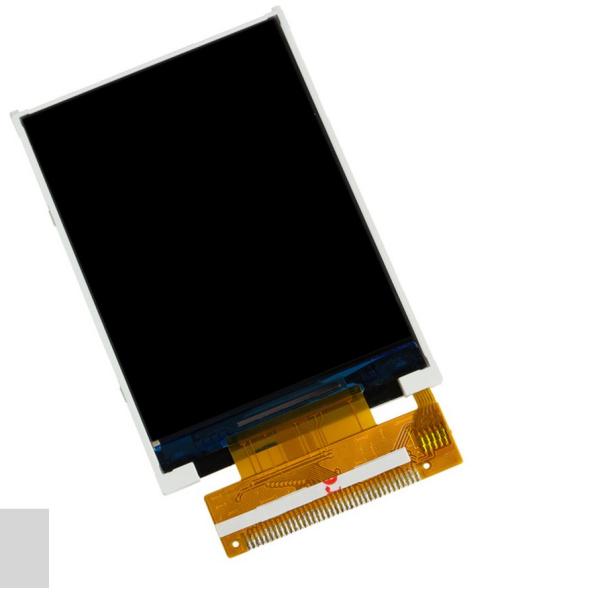

博立视觉点胶机——LCM液晶显示屏模组点胶

LCM 液晶显示屏模组点胶，和普通工件点胶的工艺难点完全不一样 —— 不在基材附着力，而在精密控胶与面板防护。屏幕玻璃、FPC 柔性排线十分脆弱，胶路偏移、溢胶、胶量波动，都会直接造成屏幕报废。

一、LCM 模组常见的几类点胶工序

一是屏幕边框密封点胶，沿 LCD 四周涂布密封胶，防水防尘，阻隔水汽进入液晶层；

二是 FPC 柔性排线补强点胶，加固排线与玻璃结合位置，防止弯折断裂；

三是芯片 / 元器件固定点胶，保护邦定区域；

四是背光模组粘接、围坝封胶。

四类工序共同要求：精准控胶，杜绝溢胶污染显示区域。

二、难在哪

第一，定位精度要求极高。LCM 来料外形存在公差，人工摆放容易偏移，传统治具点胶极易出现轨迹跑偏，胶水流到可视区域直接造成屏幕报废；视觉补偿是核心。

第二，微量控胶难度大。胶线极细，胶量偏大就渗胶，胶量不足则密封失效，影响屏幕使用寿命。

第三，工件材质敏感。液晶面板、FPC 软板不能被针头触碰刮伤，不能有拉丝、拖尾污染屏幕。

第四，多型号快速换产。消费电子迭代快，中小尺寸屏幕 SKU 多，定制治具成本高、换型周期长。

第五，批量一致性要求高，同批次每一片屏幕胶线粗细、胶厚必须统一，否则良率波动大。

三、博立设备选型思路

LCM 液晶模组点胶选型，首要确认防溢胶与定位补偿能力。普通平台机依赖精密治具，来料稍有偏差就会点偏，哪怕机械精度再高，也无法应对产品公差。选型第一步不是看行程大小，而是确认视觉系统能否识别屏幕 MARK 基准、自动补偿摆放偏移；定位与控胶方案确定后，再评估阀体、行程与生产节拍。

机型按工件尺寸与排布挑选：中小尺寸屏幕一板多片批量生产，选用 BL-SS441（400×400×100mm，海康 1200W 相机，适配小屏幕 MARK 点识别）；长条型、大尺寸工控屏 / 车载屏，选用 BL-QB931（900×300×100mm，海康 2000W）。全系丝杆搭配雷赛伺服、I7 工控机、海康相机配套自研光源，XY 轴 800mm/s、Z 轴 500mm/s，多产品程序一键切换；行程可按需加长，每增加 100mm 行程加价 ¥5,000。注意：标注行程不等于实际有效点胶范围，选型务必按工件实际排布尺寸复核。

四、某消费电子 LCM 模组厂应用案例

一家生产小家电与穿戴设备液晶模组工厂，原有传统平台点胶机做屏幕边框密封与 FPC 补强。痛点突出：产品摆放稍有偏移就点胶错位，溢胶污染液晶面板，报废率居高不下；人工放料还要严格对齐，人工成本高。引入博立视觉点胶方案后，无需复杂精密治具，工件可直接摆放在绿色工作台，视觉自动识别屏幕 MARK 基准实时补偿偏移；搭配压电喷射阀非接触式出胶，精准控制胶线宽度，杜绝针头刮伤 FPC 与玻璃；落地后，屏幕溢胶报废率大幅下降，新品调试缩短至 10 分钟以内，单台设备兼容多款 LCM 模组，有效减少治具制作与调试人力。

五、落地建议

建议携带真实 LCM 样品到博立免费打样，重点验证：点胶位置是否稳定无偏移、是否存在溢胶污染可视区、FPC 软板有无刮伤、批量胶量一致性是否达标。博立提供不限次远程售后与操作培训，想拿真实 LCM 样品上机实测，联系博立：13352947677。
